Подключение обогрева зоны дворников


Рекомендуемые сообщения

Перекопал форум и не нашел ничего дельного по этой теме. Неужели никто не цеплял себе данную опцию у кого её штатно нет?

Вообщем 5 копеек от себя: под приборкой нашел разьем 6-ти контактный, как раз похоже для кнопочки включения обогева. Под капотом под блоком предов нашел 2 разьема: один 2-х контактный черно-оранжевая фишка и 6-ти контактный черный. Как понимаю 2-х контактный и идет на подогрев стекла? В системе где ставятся реле и предохранитель для подогрева? Помогите хлопцы информацией пожалуйста :)

Изменено пользователем Барсик-перехватчик
Ссылка на комментарий
Поделиться на другие сайты

Я сделал проще - зацепил на обогрев зеркал.

Ссылка на комментарий
Поделиться на другие сайты

Под капотом все пересмотрел, проводов не нашел. Кнопка, реле и таймер на месте. Наверное подключу к проводу выхода с реле напрямую. Надо только в схемах покопаться.

Ссылка на комментарий
Поделиться на другие сайты

Двух контактный чёрно-оранжевая фишка у меня в моторном по под корпусом воздушного фильтра. В мануале схема есть.

Изменено пользователем strannik1208
Ссылка на комментарий
Поделиться на другие сайты

С фишкой понял! А по расположению таймера и реле подскажите где искать? А то делика это первая машина, где черт пойми что с предохранителями. На всех машинах писалось все на англ., а тут все на попонском :)



Кнопку купил, подцепил, попробовал нажать на кнопку - рыжая лампочка не загорелась даже

Изменено пользователем Барсик-перехватчик
Ссылка на комментарий
Поделиться на другие сайты

@Барсик-перехватчик, под капотом, за блоком предохранителей, в углу, должно висеть два реле -- одно из них и есть реле-таймер.

Включается оно только на заведённой машине, отключается само.

Ссылка на комментарий
Поделиться на другие сайты

а к релюхе сколько проводов приходит? Возможно у меня ее просто нет и надо будет искать фишку

Ссылка на комментарий
Поделиться на другие сайты

К каждому реле свой разъём. Разъёмы эти должны присутствовать, у себя я их видел.



Самое главное то есть -- лобовуха с подогревом?

Ссылка на комментарий
Поделиться на другие сайты

@Барсик-перехватчик, поглядел в схему -- реле одно. У тебя его точно нет, в твоей комплектации не применялось.

Ссылка на комментарий
Поделиться на другие сайты

Да главное возможность подключить его, лобовик мне все равно менять позже надо будет. Китайское стекло с подогревом у нас в городе всегда в наличии за 3250р



А на реле сколько проводов приходит, подскажи пожалуйста? И если не затруднит то каталожный номер еще можешь подсказать?

Изменено пользователем Барсик-перехватчик
Ссылка на комментарий
Поделиться на другие сайты

@Барсик-перехватчик, как будут ставить стекло, обрати внимание, чтобы провод к стеклу припаян был и чтобы его не оторвали установщики.



Номер MB 572255, посмотреть можно тут: japancats.ru, emex.ru.

Контакты смотреть на схеме в книге.

Изменено пользователем dmig
Ссылка на комментарий
Поделиться на другие сайты

Спасибо! Новое покупать - накладкно конечно. Попробую у Влада попросить такое. Спасибо за информацию!

Ссылка на комментарий
Поделиться на другие сайты

Для информации: к реле подходит 6 проводов. Фишка белая прямоугольная. У себя нашел такую примотанной к остальной косе. Выложил бы фото релюшки, но здесь никак не получается выложить

Изменено пользователем Барсик-перехватчик
Ссылка на комментарий
Поделиться на другие сайты

На всех машинах писалось все на англ., а тут все на попонском

Так купи книгу по булке на русском,правда там движки дизельные

Ссылка на комментарий
Поделиться на другие сайты

Вот в этом вся и проблема! Хочется на бензиновую, а их нет

Ссылка на комментарий
Поделиться на другие сайты

по движку вроде отдельно есть

Ссылка на комментарий
Поделиться на другие сайты

Схемы электрики можно найти отдельно. Кто-то тут заморачивался, сканировал их отдельно от книги и выкладывал.

Ссылка на комментарий
Поделиться на другие сайты

Не найдя разьема, подключил напрямую к выходу с реле. Если смотреть на коробку предов и реле под капотом 4 реле сверху в правом ряду. Выход - черно синий провод. Снял блок реле и подключился к нему. Все работает. Прикольная штука, раньше у меня такой не было:)

Изменено пользователем degolovin
Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...

@dmig,спасибо за Номер MB 572255, благодаря ему шашел эту железку"таймер подогревателя щеток очистителя ветрового стекла.

Проблема была в том что подогрев в машине вроде есть а стекло меняное без обогрева стояло установил стекло с обогревом, нашел провода на обогрев и кнопку включения , но при включение ничего не происходило и напруга на обогрев не появлялась.

Судя по схеме при нажатие на кнопку на панели управляющий сигнал идет на MB 572255, а он "таймер" включает рыле в блоке которое и подает напругу на обогрев, (но таймер похоже включет рыле когда мотор заведен)

Короче все нашел контакты почистил и все заработало, на днях выложу фото где все находится.

Но пока не разобрался когда и как отключается подогрев, если кто знает то в двух словах изложите пожалуйста.

Ссылка на комментарий
Поделиться на другие сайты

Таймер через 10 мин отключает. Или при выключении зажигания.

Ссылка на комментарий
Поделиться на другие сайты

фото обещанные

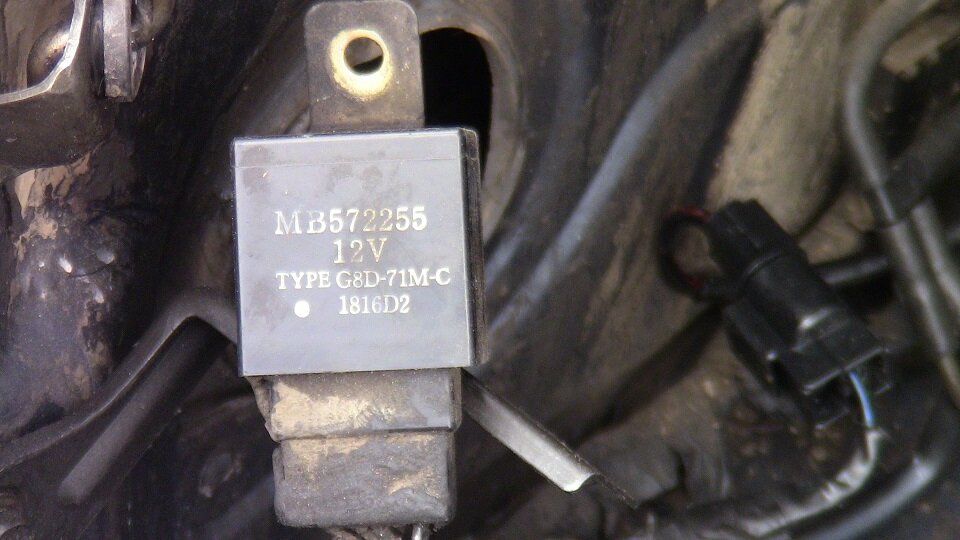

Номер MB 572255, "таймер подогревателя щеток очистителя ветрового стекла


у меня он находится за правой фарой вот здесь

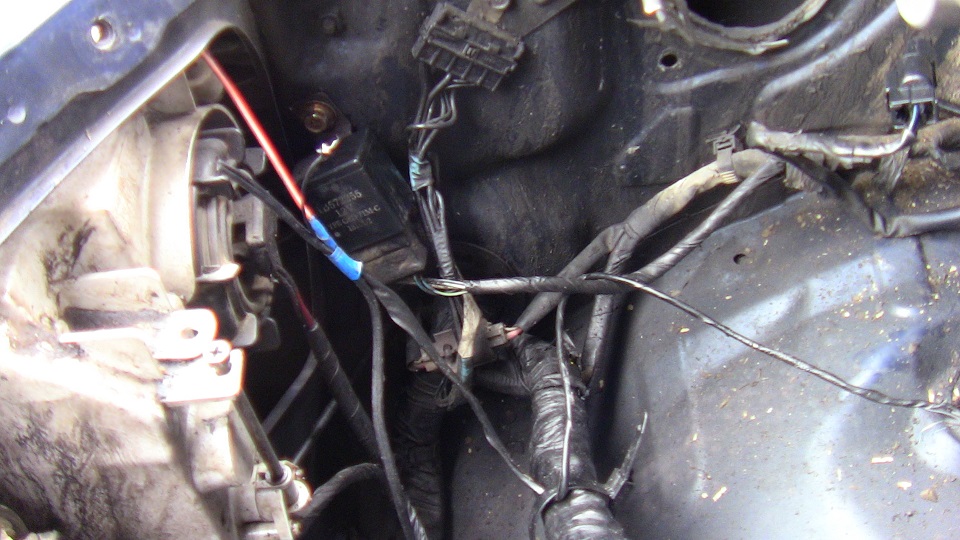

провод на обогрев дворников

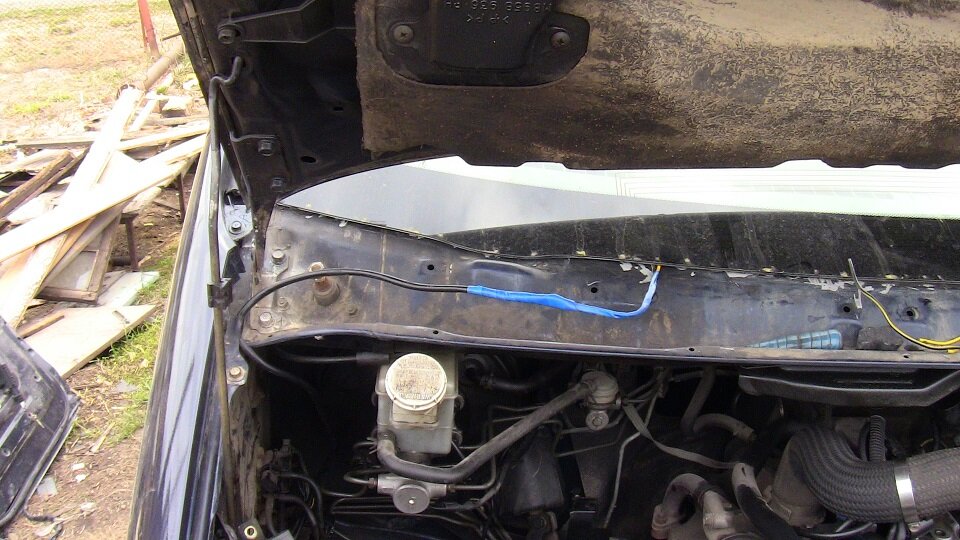

силовое реле которое включает таймер






вот вроде и все надеюсь не чего не напутал

Ссылка на комментарий
Поделиться на другие сайты
