Ury

Защита картера своими руками

Рекомендованные сообщения

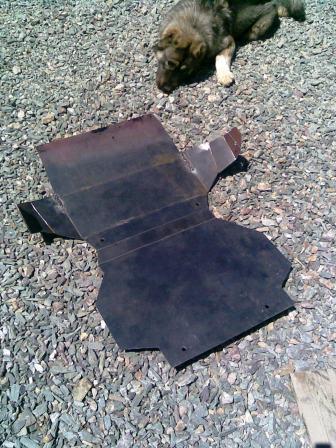

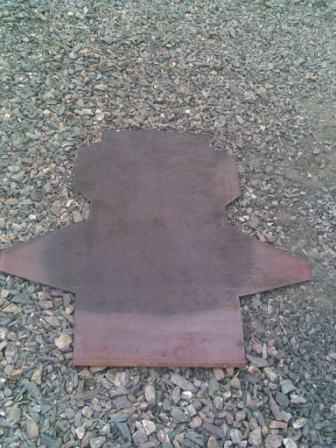

Может кому интересно будет. Так ... для сведения. Огромное и отдельное спасибо Самоделкину за идею и толчок (не думать про унитаз) к действию. Короче, поехал на металлобазу и купил железо 3 мм. Лист 1*2,5 метра. Меньше просто не продают. Да и хрен с ним. В хозяйстве пригодится. По стоимости - 2500 руб. Привез домой. В очередной раз похвалил свою Дашку (Делику) за вместительность и удобный салон-трансформер. Снял старую защиту. По ней примерно очертил размеры. А дальше в ход пошла болгарка. Внимание! Соблюдать меры безопасности! Защитный кожух с болгарки не снимать, работать в очках (ну так, на всякий случай), а то уже есть опыт выковыривания окалин с глаз и шрам на груди на всю жизнь. Получилась вот такая хреновина post-2470-1276747675,4_thumb.jpg Потом стал ее подгонять непосредственно под днище. В местах изгибов (за неимением специальных станков) опять же болгаркой с внутренней стороны изгиба делал паз глубиной примерно в 1 мм. Ну а потом уже силой мысли, ну а в основном, конечно, рук, сгибал. Так, помаленьку, потихоньку и сделал. Пришлось долго потрах... то есть помучиться с "крылышками", пока подогнал их под размеры и изгибы. В итоге получилась уже лучшая хреновина, чем пердыдущая post-2470-1276747709,74_thumb.jpg Дырки подгонял уже практически методом тыка и опыта. Получилось почему-то с первого раза. Наверно с испугу и из-за усталости, а главное, из-за того что вечером в холодильнике пиво ждало. Днем-то нельзя, могут на работу вызвать. Места изгибов сваркой кое-где усилил, т.к. от постоянных примерок в некоторых местах (в основном в районах "крылышек" начало ломаться). Сваркой пользовался второй раз в жизни, так что если кто углядит дырки - не ругайтесь. Внизу перед болтами (чтобы в использовании не срезало) приварил уголок post-2470-1276748193,32_thumb.jpg Получилась вот такая вот почти красота post-2470-1276748271,54_thumb.jpg Потом покрасил краской специальной в баллончике (антикоррозийная, антигравийная). Ну вот и все. Теперь можно испытывать. Да, к стати, дисков для болгарки ушло штук 10. Так что, если кто надумает делать, запасайтесь заранее. В июле поеду на Крильон. :rock:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нормально . только вот уголок якорем не будет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зачет

тока зачем ступеньку сделал где болты и уголок? почему не прямую "лыжу"?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зачет

тока зачем ступеньку сделал где болты и уголок? почему не прямую "лыжу"?

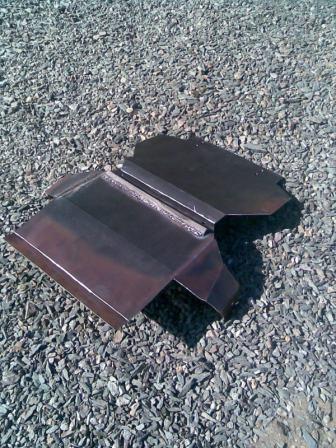

Уголок перед болтами сделал, он маленький (25*25 мм), как там описывал, чтобы если шо, болты не срезало. А ступенька после болтов, там дальше редуктор мешал прямую "лыжу" сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Болты скрыть можно было колечком дюймовой трубы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

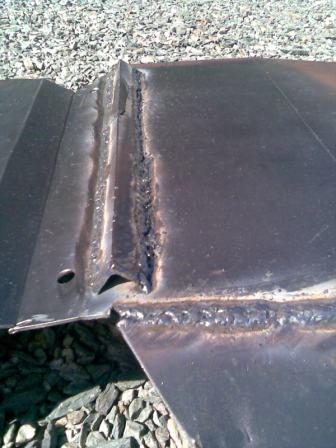

Собачка смешно таращится на "почти красоту"!))) :) Здорово. Только какой вид сварки использовался (чтобы в момент приваривания не повело листы от температуры)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Собачка смешно таращится на "почти красоту"!))) :) Здорово. Только какой вид сварки использовался (чтобы в момент приваривания не повело листы от температуры)?

Обычная электросварка. Простенький аппарат в хозмагазине покупал тысячи за три, кажется. В домашних условиях использовать. Электроды 2 мм. А пес ворюга. Постоянно норовил что-нибудь из инструментов стырить. Чуть отвлекешься, всё, смотришь, потащил в зубах в свою конуру. Защиту, и ту на зуб попробовать пытался.

Изменено пользователем -=MAXDIE=-

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Молодец, выглядит вполне достойно! Сам вот тоже собираюсь заморочиться по этому поводу, только надо набраться терпения.... все остальное уже есть.

Сколько ушло времени на изготовление?

Ширины листа в 1м хватило?

Изменено пользователем Jonik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет, Jonik. По времени заняло чуть больше половины дня. Большую часть заняли примерочные работы. Зае...ся под машину залазить с листом и обратно. Мышцы потом еще несколько дней с непривычки-то болели. Ширины листа в притык хватило. Потом ещё хочу защиту доделать до балки (как у Самоделкина).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну это ты блин быстренько состряпал, я думал больше времени это мероприятие займет. Я себе варил дугу заднюю и багажник, так времени ушло вагон и маленькая тележка, особенно с багажником помучался, там наверное одних сварочных работ суммарно на пол дня, семь потов сошло...

А смог бы ты черчежик нарисовать сей конструкции? Былобы очень замечательно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет, Jonik. По времени заняло чуть больше половины дня. Большую часть заняли примерочные работы. Зае...ся под машину залазить с листом и обратно. Мышцы потом еще несколько дней с непривычки-то болели. Ширины листа в притык хватило. Потом ещё хочу защиту доделать до балки (как у Самоделкина).

Нельзя ли выложить чертежик с размерами?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нельзя ли выложить чертежик с размерами?

Можно, только позже, времени всё нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

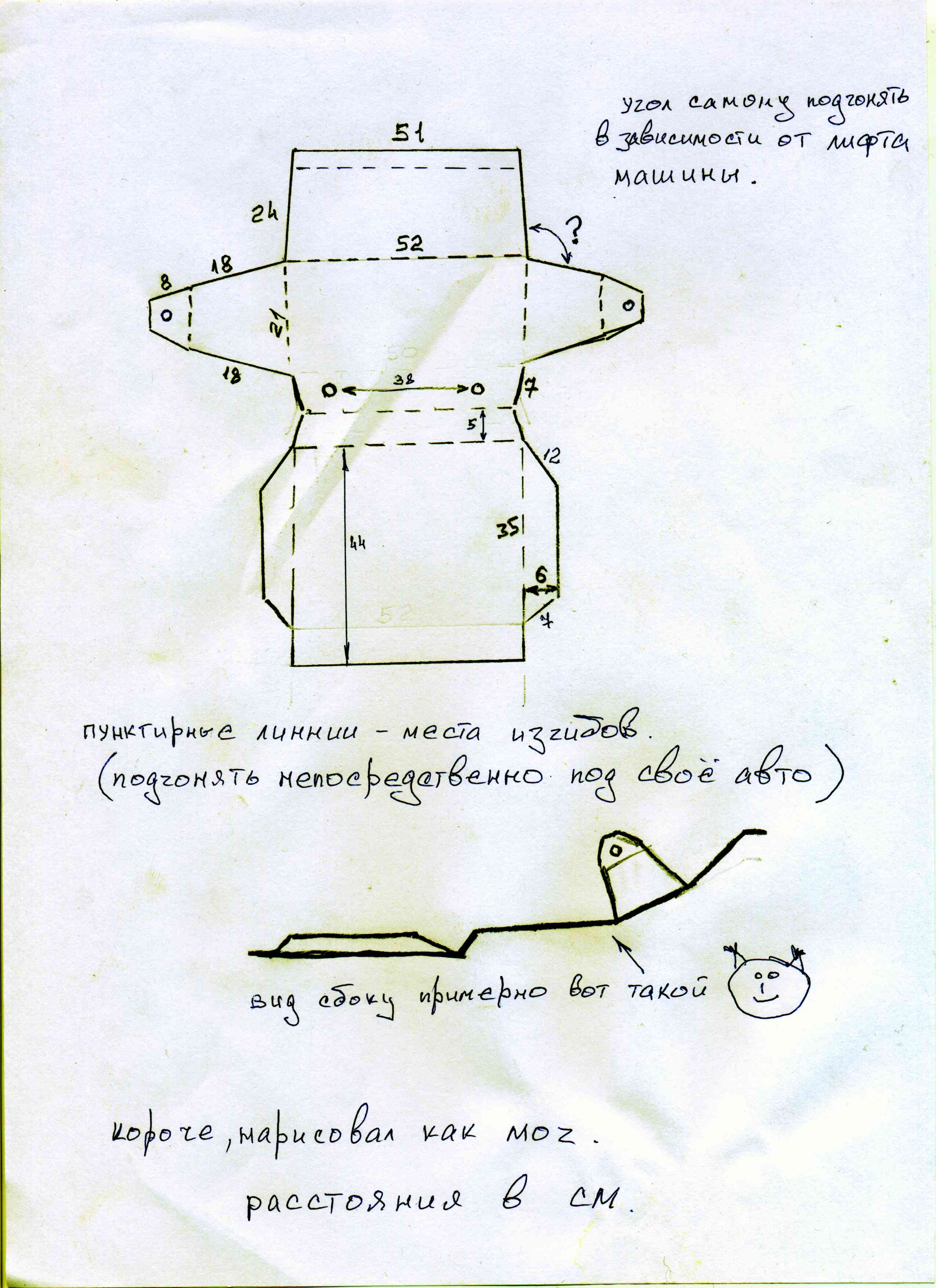

Наконец-то снял размеры с защиты. Примерно ВОТ ОНО ЧЁ :


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну наконец-то, молодец! Спасибо!

Попробую изготовить такой вариантик как у тебя, если будет время, а то тут заказы на багажники поперли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на л400 2.5 тд мкпп эта защита пойдёт? машина вся стандарт, используется для езды по сельской местности, городу и стройке

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Делал защиту по чертежам Ura , но немного переднюю часть сделал пошире, а так все хорошо получилось



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Ury, спасибо за чертеж! Наднях планирую тоже начать себе изготавливать а тут такой подарок судьбы наткнулся на твой чертеж. только я всетаки хочу переднюю часть сделать из двух частей причем переднюю из нержавейки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наконец-то снял размеры с защиты. Примерно ВОТ ОНО ЧЁ :


респект за чертеж, искренне благодарен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

хорошая идея, НО...

для смены масла/фильтра снимать эту бандуру целиком?

удобней сделать из двух частей, либо с тех отверстиями ( есс-но закрывающимися, дабы не получить сырорезку)

но по любому ТС уважуха!

Зы1: чтоб так не париться с примерками начальный вариант можно сделать из картона.

Зы2:прорез проваривать пунктиром, дабы и усилить разделку и в тоже время металл не повело.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
либо с тех отверстиями ( есс-но закрывающимися, дабы не получить сырорезку)

Думаю, что техотверстие для снятия фильтра нафиг не нужно, потому что при смене масла всё равно приходится снимать защиту, чтобы открутить сливную пробку в картере.

А делать защиту из двух частей - это правильно. Я потом так и сделал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на кирпич ни кто не делал сам? чертежик не остался?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на кирпич ни кто не делал сам? чертежик не остался?



Чертежи тебе не помогут,, потому что защита делается индивидуальна, у кого лифт у кого кенгур погнутый, и у всех по разному.

мой вариант



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чертежи тебе не помогут,, потому что защита делается индивидуальна, у кого лифт у кого кенгур погнутый, и у всех по разному.

мой вариант



привет скинь хотя бы свои чертежи ,есть возможность прямо на месте доработать ,если чуть-чуть неподойдёт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

+ сделай замер своей защиты будем благодарны
