Допсвет

[Тоха]

Для расчета сопротивления для светодиодов (кто какие использовать будет) Моя ссылка

[Тоха]

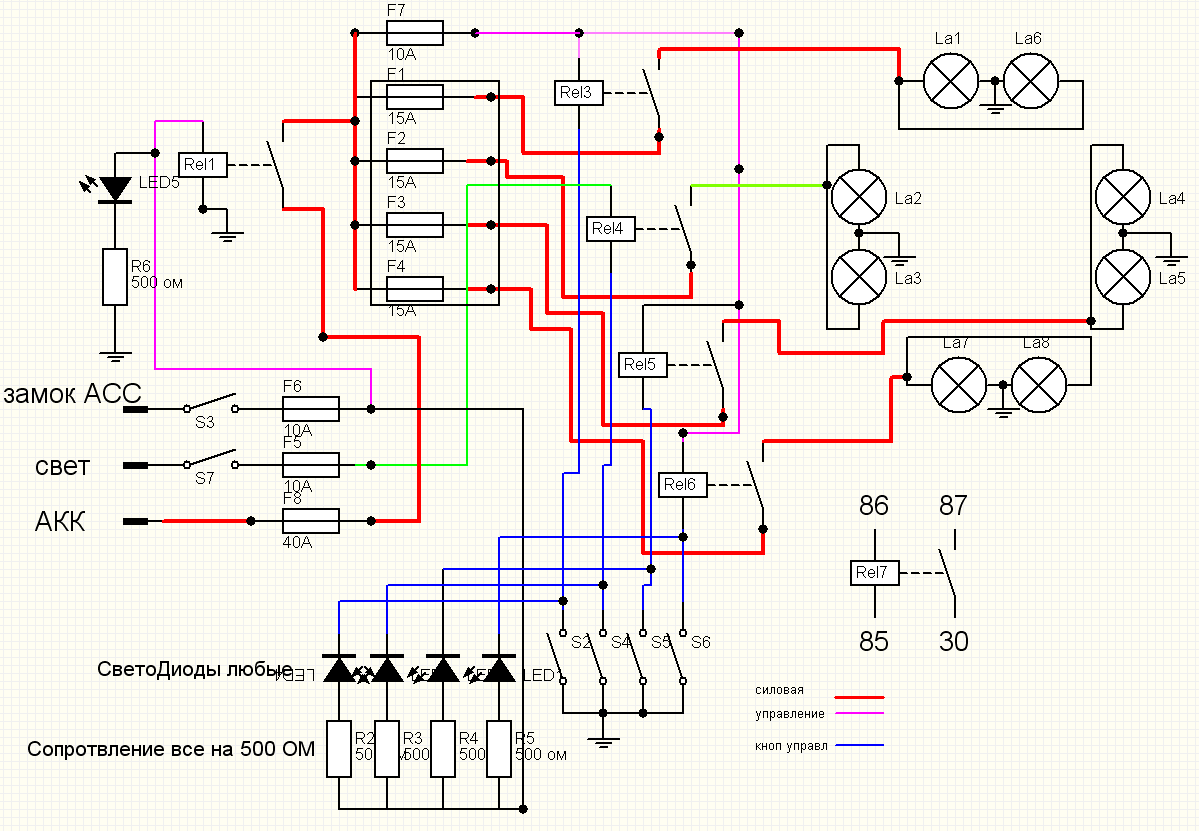

Восновном реле номер 2 для полного отключения все цепи и для разгрузки замка зажигания (или 1 реле питать или 4...) а вот на счет предохранителя, чисто я не вижу в нем не какого смысла, так как этот провод приходит кокрас на предохранительный блок=) но впринципи для надежности можно=)

[Demiurge]

Тоха, спасибо! Попробуем воплотить

[stahh]

Тоха, убрал все таки реле, а зачем ты его туда зарисовал -интересно?. а сечение легко просчитать под максимум света 8Х55=440ват. это почти 40а. вот от них и плясать от акб. а далее по парам расползается эта нагрузка

Изменено 29 января, 2010 пользователем stahh

[Тоха]

Обращайтесь



Ну я собирал так как пришло в голову, а потом по советам воплотил изменения=))) не правильно когда все сразу и идеально=))) я сразу рассуждал что лчши отдельно, а потом подумал над твоим предложением посидел и решил что это лишнее=))

Изменено 29 января, 2010 пользователем Тоха

[stahh]

предлагаю от акб пустить 6 квадратов до реле номэр один, а дальше 2.5

[Тоха]

До реле 6 норм=)и 2,5 тоже норм будет=))

[stahh]

чета сообщение пропало мое.. почему не видишь смысла в предохранителе? я считаю его особенно небходимым. И для новичков лучше зарисовать , что из первого реле исходит 4ре силовых. имхо конечно. вобщем то и так все понятно, но все же..

[Тоха]

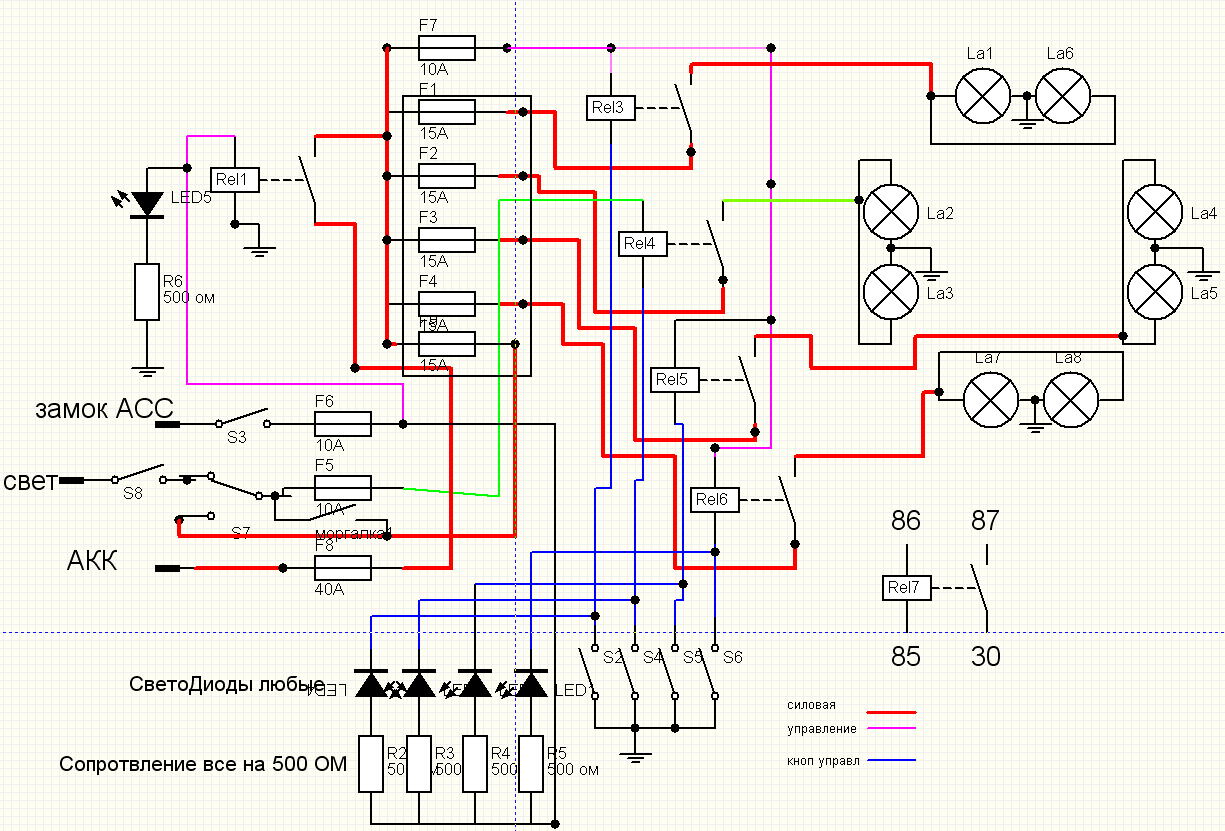

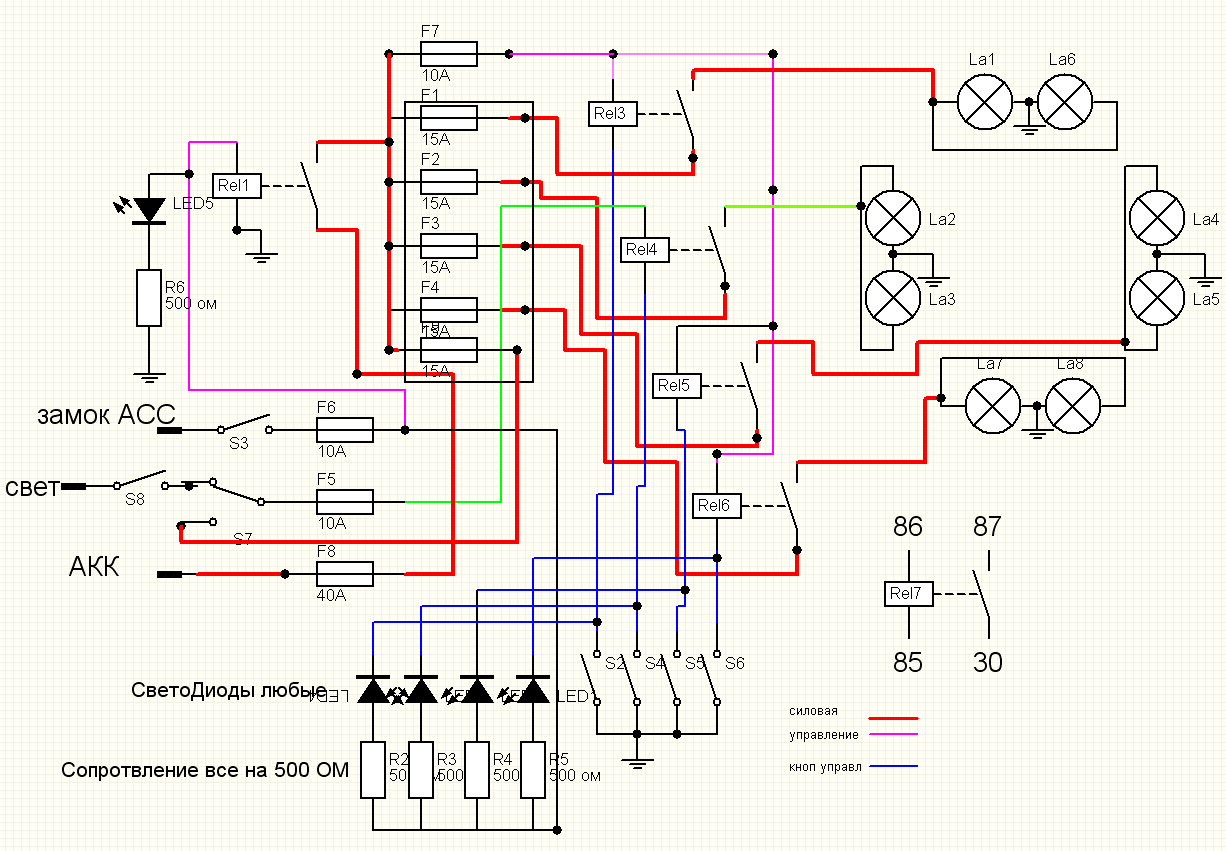

Изменение силовой цепи.

[stahh]

помоему хорошо получилось тока я бы подал еще плюс на управление 4го реле. что бы независимо от дальнего мона было люстру включить.

[stahh]

блин, чета не заметил я. зачем питание управления отдельное?, никакого смысла в нем нет, нужно коммутировать с силовыми релюх, кроме дальнего, да и дальний тоже, чтоб люстру врубить мона было отдельно. опять как на самой первой схеме Ежикова получилось, чета я ваще не заметил

Изменено 29 января, 2010 пользователем stahh

[Тоха]

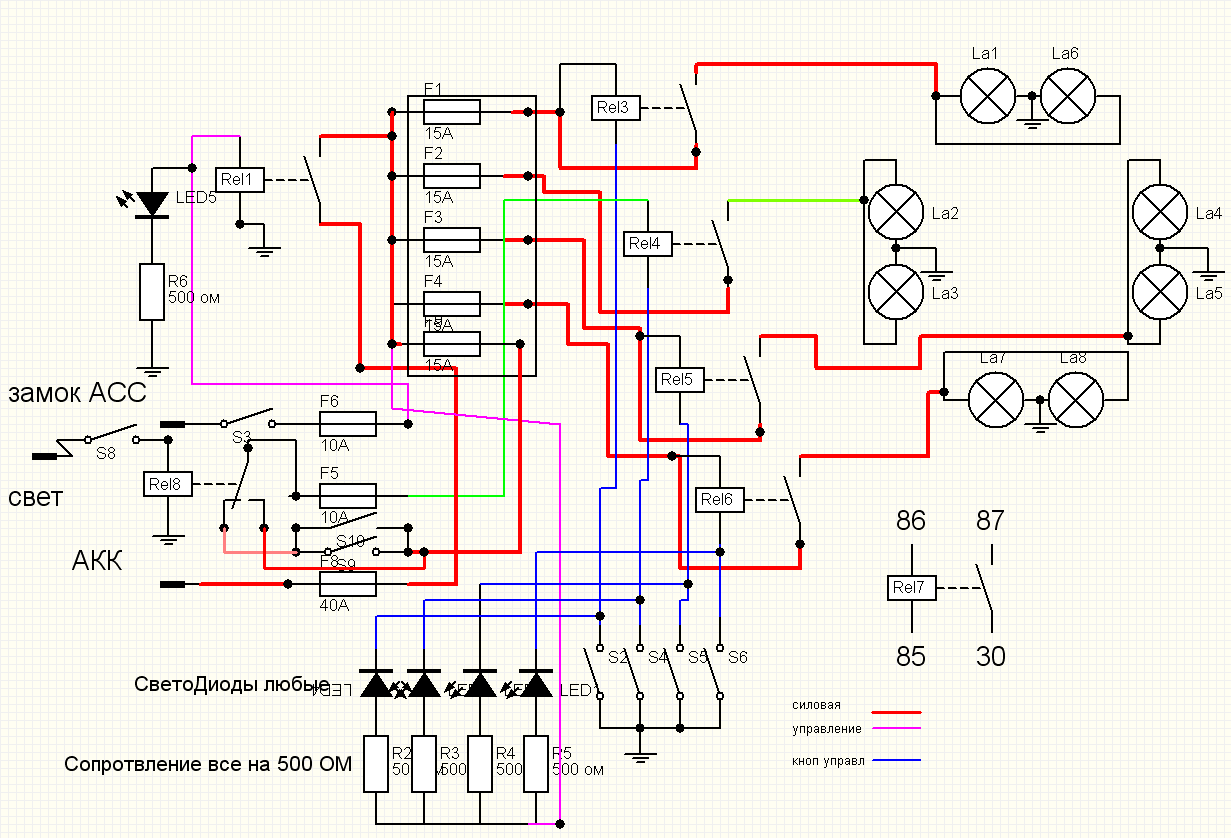

Пожалуйста!!! схема с отдельным включением люстры.... можно еще с помощью реле сделать это=)

[stahh]

что бы была возможность моргать люстрой и пользоваться отдельно ей надо трехпозиционную кнопку поставить. так правильно помоему.

ваще, чета я чувствую что тупить стал под вечер

Изменено 29 января, 2010 пользователем stahh

[dragon]

что бы была возможность моргать люстрой и пользоваться отдельно надо еще реле пихать одно

Дим куда ещё-то? итак дофига релёв.

[Тоха]

Достаточно сделать не фиксирующую кнопку в разрыв между + и реле=)) ща на схеме покажу, тоесть нажимаю на кнопку, она горит моргаю иоргает, отпускаю потухла, надо, просто тумлер включил и она горит

[Тоха]

во=)

[stahh]

dragon, Коль я потёр сабж уже. Говорю же туплю

[Тоха]

ну как вариант с моргалкой??

[stahh]

Тоха, почему питание управления не хочешь на силовые повесить, не могу понять?



Тоха, моргалку пока не осилил. чета сложное для меня

[Тоха]

Оно весит на предохранители F7 =))

[stahh]

и еще, надо в разрыв питания первого реле кнопку добавить, потайную



я вижу что висит на ф7, тока зачем? питание коммутируем с силовой подводкой у каждого реле и все.

[stahh]

Достаточно сделать не фиксирующую кнопку в разрыв между + и реле=)) ща на схеме покажу, тоесть нажимаю на кнопку, она горит моргаю иоргает, отпускаю потухла, надо, просто тумлер включил и она горит



Лучше поставить кнопку с тремя позициями. включил в первое положение -люстра горит только при включении дальнего, включил во второе, люстрагорит сама посебе не зависимо от вкл. дальнего. -так оптимальнее

[Тоха]

Короче я уже сплю=))) правильно на часах 4:50 минут=)) но до меня доперло=))) и во что я сделал=))

[stahh]

Тоха, ну теперь там точно не разбересся без пол кило вобщем сотри лучше там все палочки. нужно одну из четырех кнопок на пульте сделать трехпозиционной, и вместо четырехконтактного ставить пятиконтактное реле управления люстры.

[Тоха]

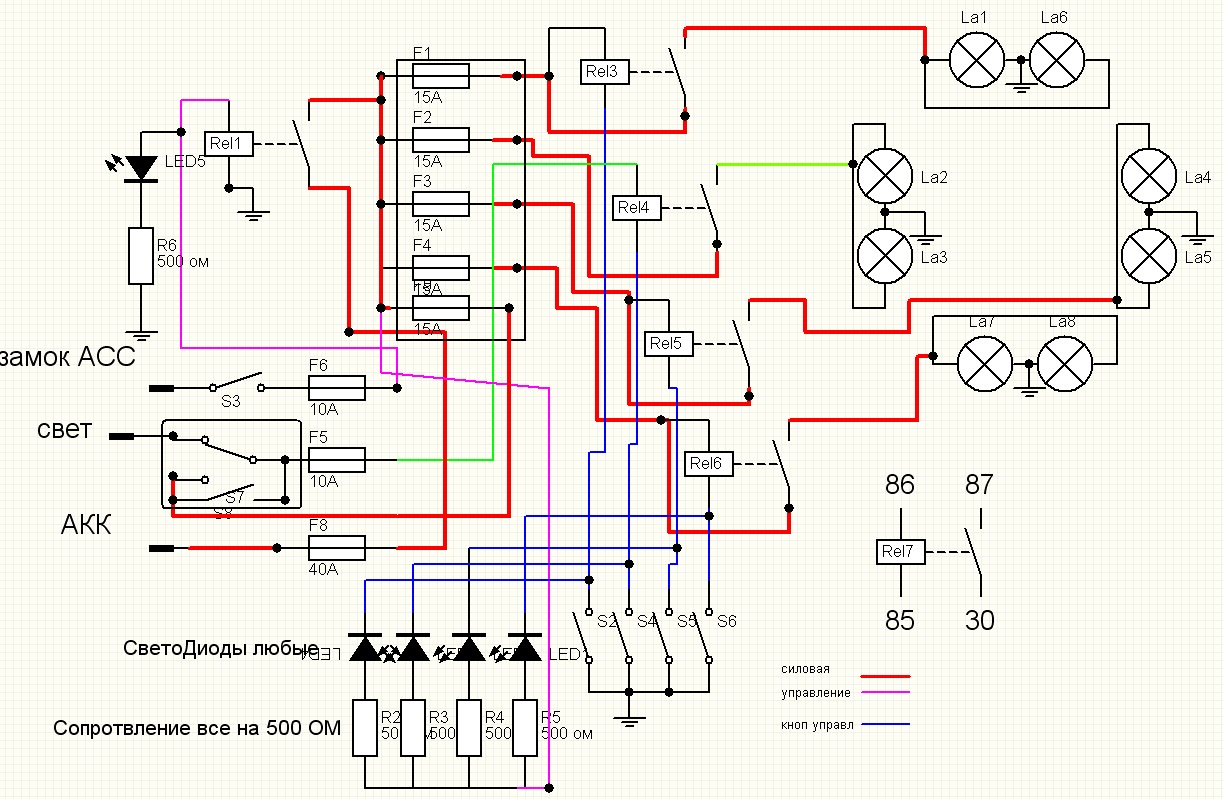

Как такой вариант?
