При установке расширителей арок не открывается сдвижная дверь.

[серыйеж]

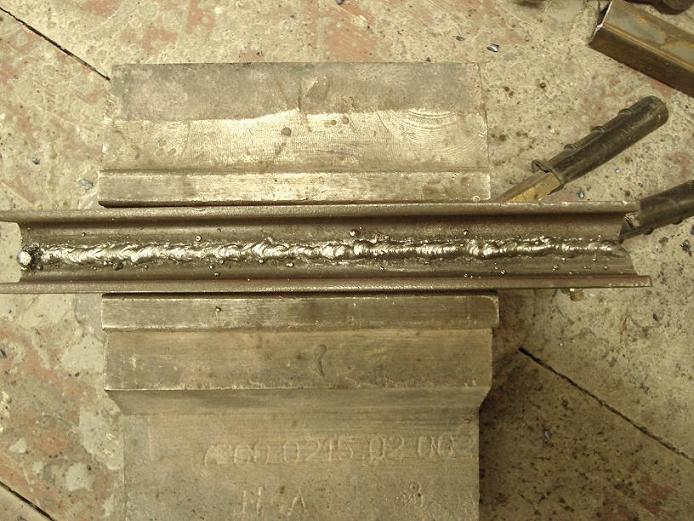

Петля из того, что нашлось в гараже. В гараже нашелся уголок 25х25. Отрезал по одной полке, чтобы внешний размер был 35,5. Сварил их в П-образный профиль



естественно штатная петля была разобрана. Сточена поворотная ось и аккуратно выбита.

Изменено 20 января, 2012 пользователем серыйеж

[серыйеж]

внешний П-образны профиль из того же уголка по первому. Короче один в другой вкладываются.

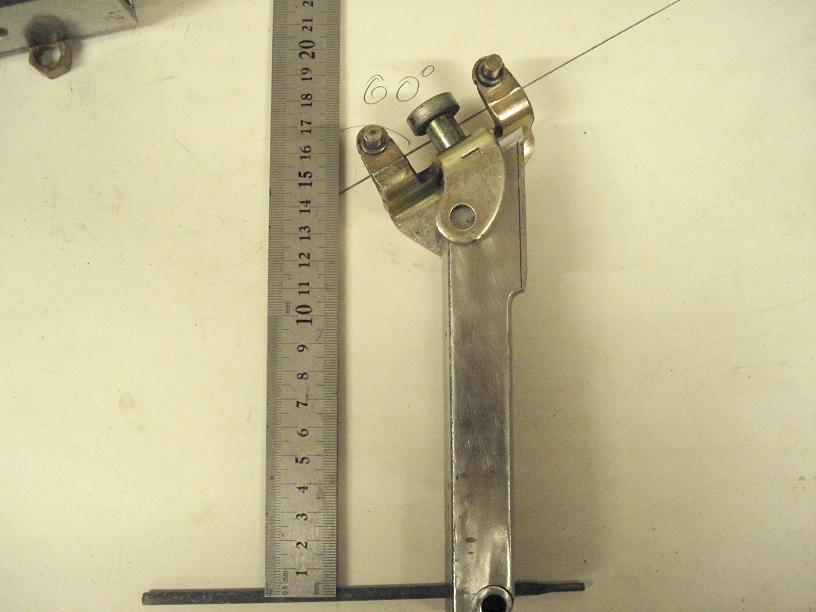

Ролики приварил под углом 60 град.





В качестве втулки использовал шлямбур (всё равно в ручную уже стены никто не долбит) внутринний диаметр 8 мм, внешний 13. Вварил, обточил. Ось использовал родную. Рассверлил с конца немножко и аккуратно забил. Петля работает. Кстати родная ось - это шпилька со шлицами под шляпкой

Изменено 21 января, 2012 пользователем серыйеж

[серыйеж]

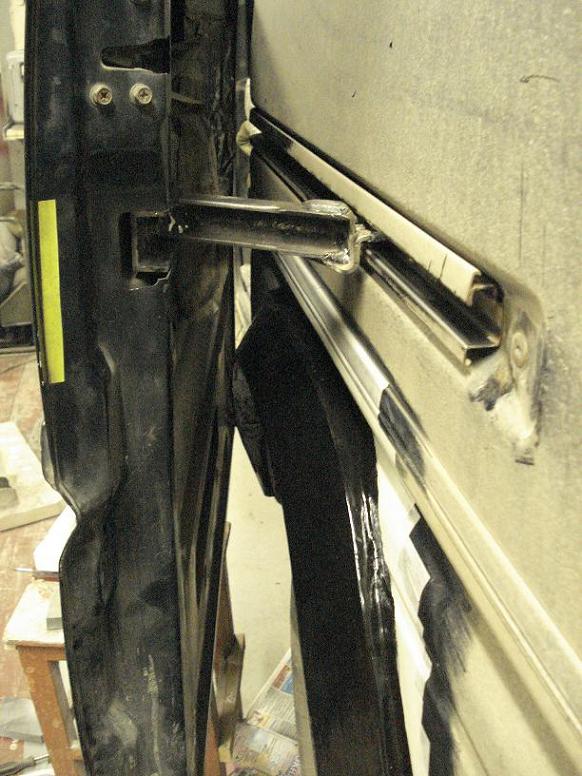

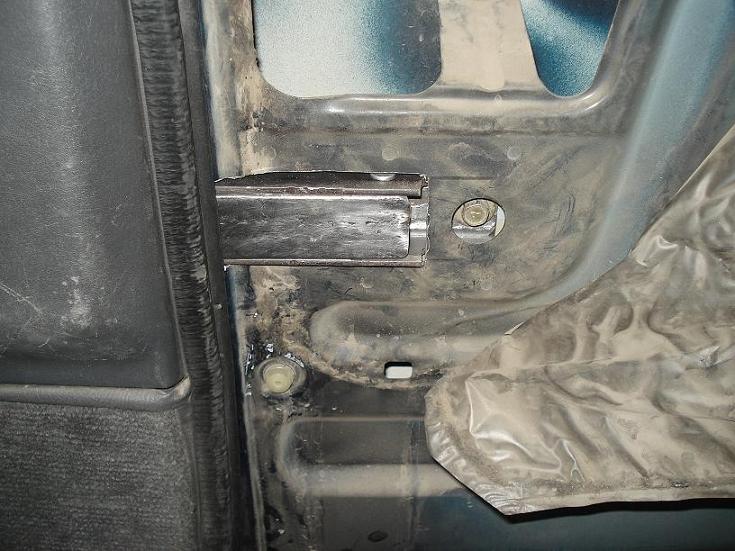

Установленная



Тут видюшки: - фас, профиль... http://video.mail.ru/mail/serezgic/_myvideo/22.html, http://video.mail.ru/mail/serezgic/_myvideo/23.html

Изменено 21 января, 2012 пользователем серыйеж

[Larikov Igor]

вопрос. ты угол в 60град. сам мерил или по стоковому шарниру смотрел?

и какой прокат уголка использовал?

Заранее спасибо

[серыйеж]

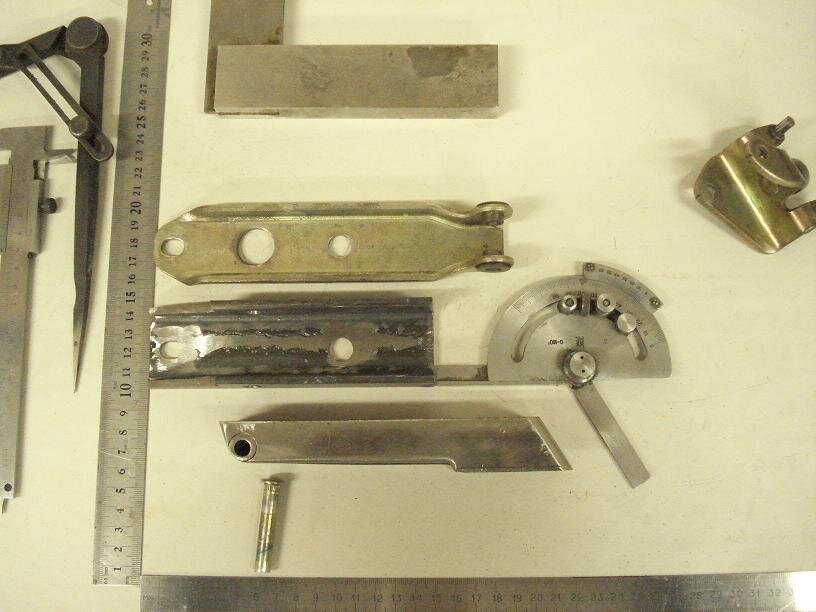

На фотке есть слесарный угломер, им и мерил. Уголок 25х25, толщина полки 4мм. А вообще из того, что под руку попалось - подручный, ржавый

[Larikov Igor]

ржавый и нормальный полернуть, и счастье будет. я заметил у тебя самодельные фендеры или на заказ брал?

[серыйеж]

Это процесс изготовления. Кадр преждевременный

[Кузя™]

Эээх, когду уже наладит кто нибудь произ-во петли на кирпич.

[серыйеж]

Эээх, когду уже наладит кто нибудь произ-во петли на кирпич.

Если кто и наладит, то стоить будет около 3 тыр. В противном случае на конвеер заморачиваться смысла нет. Стоковая петля от 1,5 с копейками до 2,4 тыр. Основной элемент -роликовый узел.

[Aeroradist]

Ежик а можно еще и размерчики? Некоторые по фоткам определяются (спасибо за линейку в кадре). Но некоторые не очень понятны. Спасибо.

[Сергей_71]

Я готов купить почти за 3т.р.

[серыйеж]

Ежик а можно еще и размерчики? Некоторые по фоткам определяются (спасибо за линейку в кадре). Но некоторые не очень понятны. Спасибо.

Какие конкретно?

[Aeroradist]

Длинна внутренней подвижной детальки (без ролика).

[серыйеж]

По серединам отверстий осей вращения 135 мм

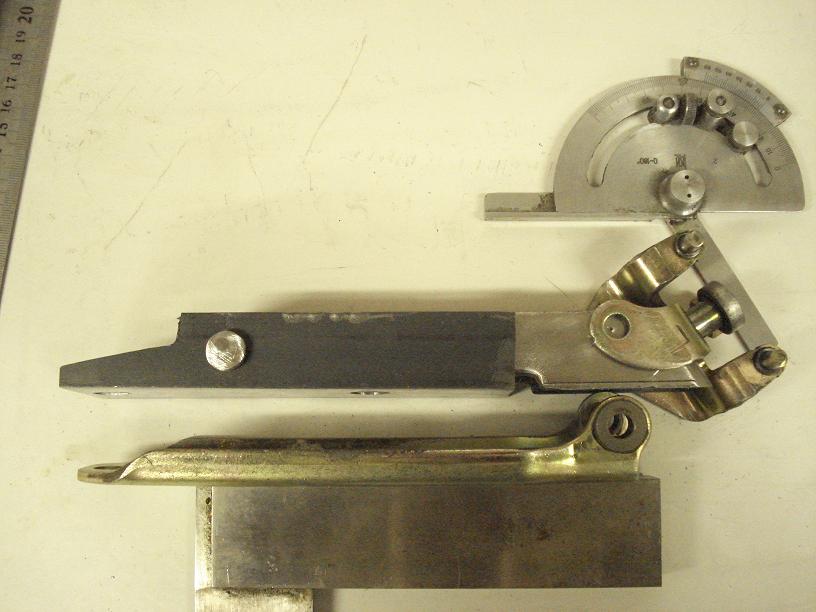

Остальное - по ролику (фото 2-3 пост 52). Присмотреться там накернена ось вращения.

Изменено 22 марта, 2012 пользователем серыйеж

[Aeroradist]

Спасибо огромное!

[cool_c]

Ёж, не планируете начать производство?

Я бы тоже приобрёл,т.к. слесарки нету.

[floger]

У mouldera можно заказать готовую петлю.

[cool_c]

У него булочные!

[серыйеж]

Ёж, не планируете начать производство?

Я бы тоже приобрёл,т.к. слесарки нету.

Надо подумать. Есть ли смысл закупать петли для переделки? Или делать полуфабрикат (роликовый узел сами будите приваривать). Проще наверное в ПТУ каком нибудь (где сварщиков обучают в мастерских) заказать с моими фотками. Дешевле обойдется.

[cool_c]

Роликовый узел сам приварю.

Интересно пестля с Грэйса подлежит переделке?

У него дверь с другой стороны.

Я бы прислал петлю, грэйсовскую.



.

[kim275]

то же хочу поропобовать грейсовскую петлю переделать если получится отпишу

[kim275]

у меня получмлась , три вечера с перекурами между делом, огромное спасибо ЕЖУ , правда у меня размер между осью вращения и осью роликового узла составил 125 мм. снял мерку с родной петли , роликовый узел брал от грейса. ЕЖУ еще раз спасибо научусь выкдладывать фотки , выложу

[Aeroradist]

Ким очень ждем фотки! Кидай!

[серыйеж]

... у меня размер между осью вращения и осью роликового узла составил 125 мм.

В принципе это расстояние - не догма, а всего лишь уменьшение (увеличение) вылета двери. Главное, что бы точка оси вращения роликового узла осталась на месте, иначе замок на скобу не попадет.

[kim275]

Согласен рассмотрев всю конструкцию вылет можно увеличить только смещая ось вращения в сторону как бы глубже вдверь тогда и растояние можно увеличивать т.к. в сложеном состоянии роликовый узел должен оставатся на штатном месте
