Garre_kiv

Рекомендуемые сообщения

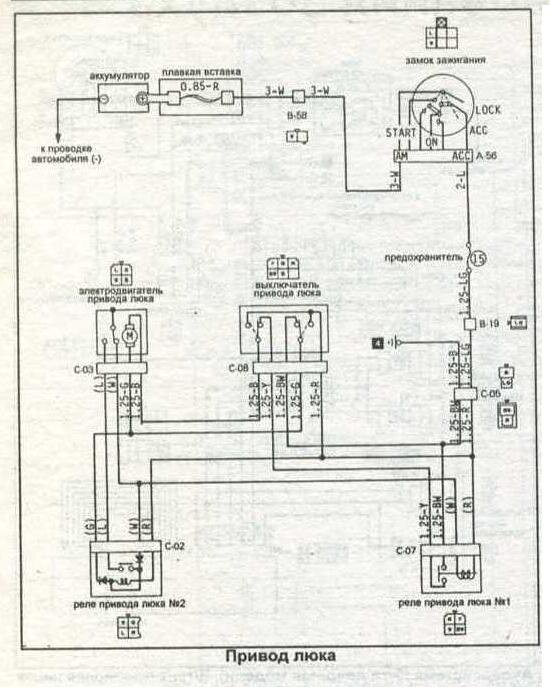

Я открываю эту ветку для тех у кого туго с мануалом, вот пробная схемка, предложения пожелания и дополнения от вас.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 95
  • Создана
  • Последний ответ

Топ авторов темы

Система пуска дизельного двигателя 4D56


Ссылка на комментарий
Поделиться на другие сайты

Схема облегченного пуска дизельного двигателя без доп сопротивления на автомашине с тахометром.


Ссылка на комментарий
Поделиться на другие сайты

Свечи накала с дополнительным сопротивлением.


Ссылка на комментарий
Поделиться на другие сайты

Управление фарами.


Ссылка на комментарий
Поделиться на другие сайты

Система зарядки.


Ссылка на комментарий
Поделиться на другие сайты

Отопитель.


Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

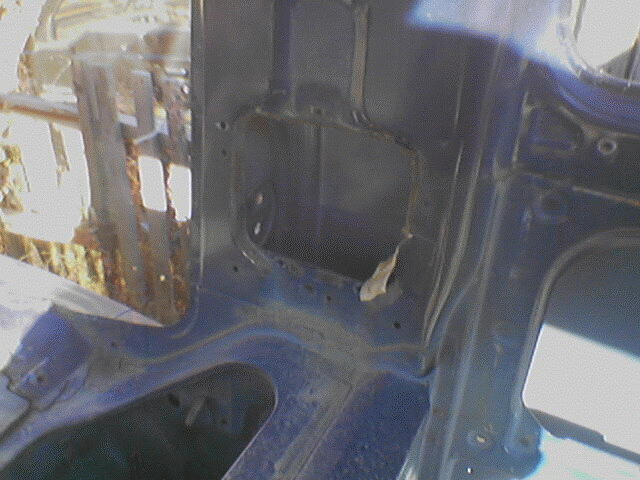

Окно в передней стойке за водительским сиденьем (для праворуких) где находится блок управления свечами накала.


как правильно снимать этот блок.. как туда подлезть что крутить откручивать



Там 3 гайки одна под патрубком воздухазаборника под лючком. И две под обшивкой ниже ремня. Снимаешь натяжитель ремня вытаскиваешь его там отверстие через которое достается этот блок.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Схема кондиционера.


Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

Схема фар.


Ссылка на комментарий
Поделиться на другие сайты

Схема габаритов.


Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Клапан отсечки в разрезе.


Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

Схема и параметры датчика положения рычага подачи топлива на ТНВД.


Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

Приборная панель.


Ссылка на комментарий
Поделиться на другие сайты

Схема аварийной сигнализации и указателей поворотов.


Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...

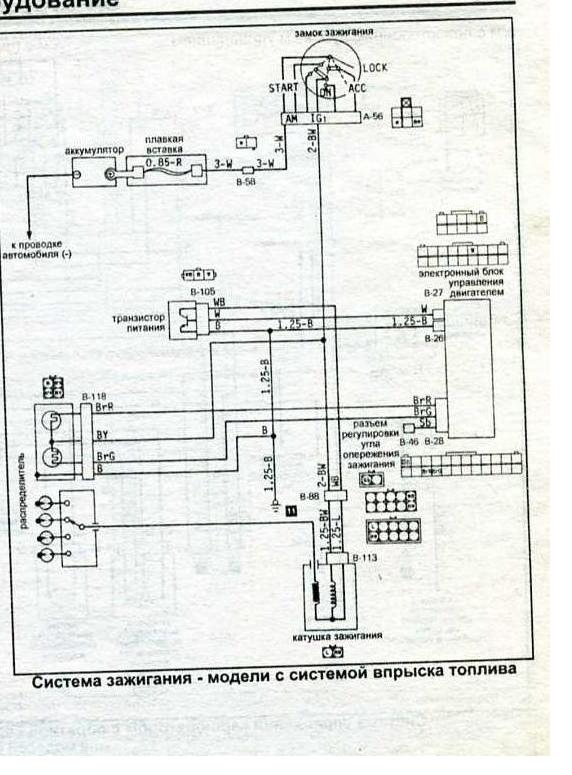

Система зажигания (модели с впрыском топлива).


Ссылка на комментарий
Поделиться на другие сайты

  • 11 месяцев спустя...

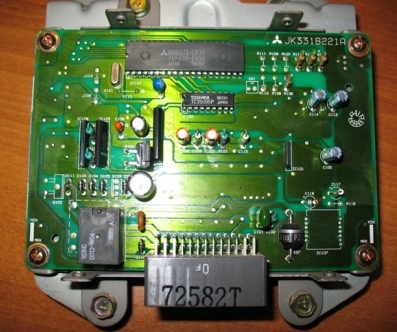

вот так выглядит мой блок из нутри.. не думал что увижу мозги у Делики.. теперь понял что не всё так просто..




Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

По нижеприведенной ссылке находится схема блока управления для системы запуска self regulating glow и рекомендации по проверке блока. Я свой проверял по этой методике, все получилось.

http://www.pajero4x4.ru/bbs/phpBB2/viewtopic.php?f=3&t=35118&sid=3903cb375bd4bf858edfcfca0eec38ca

Изменено пользователем Ragnit
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Прошу тапочками не кидаться нарисовал <_< как сумел,разъем индикации АКПП-V4AW2 на ПП со стороны ПП,кузов Р-25w, думаю пригодится.

http://s46.radikal.ru/i113/1105/84/85fa6544b7ed.gif

разъем АКПП на ПП.gif

Изменено пользователем gruskov
Ссылка на комментарий
Поделиться на другие сайты

разъем "мама" шлейфа на ВЗЗ(селектор АКПП, тот что на коробе), просьба кто в курсе, поправите- правильно или нет промаркированы контакты???


а то только на выходных проверять на соответствие буду.

Изменено пользователем gruskov
Ссылка на комментарий
Поделиться на другие сайты

разъем "мама" шлейфа на ВЗЗ(селектор АКПП, тот что на коробе), просьба кто в курсе, поправите- правильно или нет промаркированы контакты???

Пустышка#43

Изменено пользователем N181
Ссылка на комментарий
Поделиться на другие сайты

N181 по стартеру правильно отрисовал? Не в курсе что за коричневый провод?

Ссылка на комментарий
Поделиться на другие сайты
