Николай Чупрунов

Нужна помощь в установке блока климат-контроля

Рекомендованные сообщения

Всем привет. Решил на своей булке с сесорным управлением климат-контролем и дисплеем на японском языке поменять центральную консоль и установить кнопочный блок климата очень нужна распиновка. Может есть у кого схема. Заранее спасибо


Изменено пользователем Николай Чупрунов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В мануале схемы есть. Там кажется только включение обогрева заднего стекла надо на кнопку вывести. Разъёмы переделывать не надо, подходят один в один. Ну и проводку до CD привода можно выкинуть и привод тоже. Мне кажется это уже было на форуме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 часов назад, DIP сказал:

В мануале схемы есть. Там кажется только включение обогрева заднего стекла надо на кнопку вывести. Разъёмы переделывать не надо, подходят один в один. Ну и проводку до CD привода можно выкинуть и привод тоже. Мне кажется это уже было на форуме.

Да ладно. Все так просто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Николай Чупрунов да, всё просто, только нужен блок климата от ДОрестайла. Рестайловый неадекватно работает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Gektor Какие проблемы с рестайловым, можно поподробнее?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

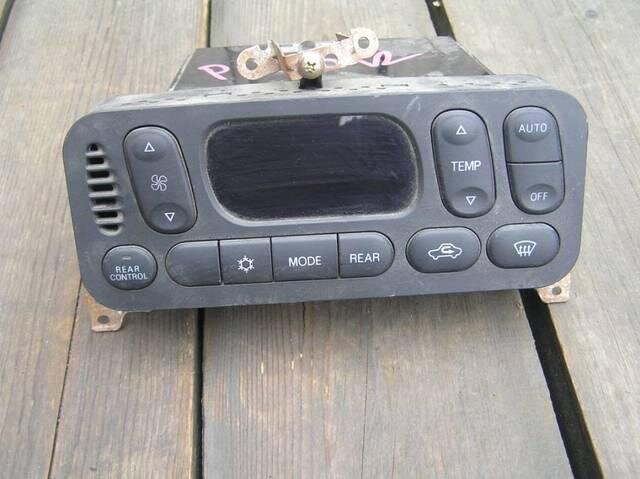

Дорестайловый это с синей кнопкой справа от Rear Control, так? Какая разница кроме этого, чем неадекватен?

Изменено пользователем t00manyusers

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да уж не помню я, в каких-то мелочах отличия в работе были. Поменял на дорестайл, стало идеально. Но и машина у меня была дорестайл.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понятно. В любом случае, хочу синюю кнопку, может даже работать будет.



А что с обогревателем заднего стекла? Есть способ вывести на кнопку что в блоке из 3х кнопок (аварийка, ECS, обогреватель)? Вроде бы кнопка на контроллере климата есть, но наверное её провода в самом разъеме, и их наверное оттуда надо изъять? или у него свой разъем?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

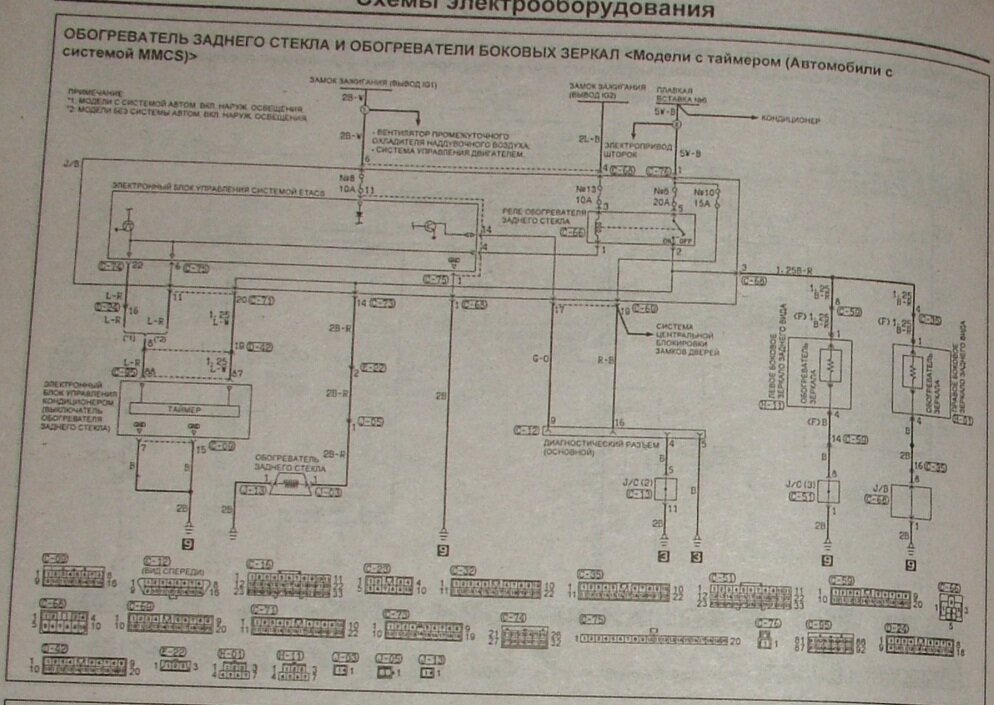

Судя по схеме провода в разьёме С-95 блока климата. С него и надо выводить на кнопку. Скорее всего этот разъём останется незадействованным, он шел на CD привод, мне так кажется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
55 минут назад, DIP сказал:

Судя по схеме провода в разьёме С-95 блока климата. С него и надо выводить на кнопку. Скорее всего этот разъём останется незадействованным, он шел на CD привод, мне так кажется.



Которая схема? Может у меня схемы не те, в моей С-95 есть только в PHWE9407-D_L400_99_ELECTRICAL_WIRING и там С-95 только в LHD Drive Vehicles - Control wiring harness and body wiring harness combination <MPI> (стр. 2-23).



++Кстати: существуют ли где-то № деталей для самих разъемов, продаются ли они? (Т.е. например если я выясню конкретно какой это разъем, могу ли я его где-то разыскать (у дилера?), чтобы поселить в него пины с С-95 (или его эквивалента, как найду на схеме)?)

Изменено пользователем t00manyusers

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Разъёмы наверно только на разборке искать. Брать кнопки сразу с разъёмами.

В PHWE9407-D_L400_99_ELECTRICAL_WIRING нет наших схем, это на леворульную. У них вроде нет MMCS.

Изменено пользователем DIP

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14 минут назад, DIP сказал:

Разъёмы наверно только на разборке искать. Брать кнопки сразу с разъёмами.

В PHWE9407-D_L400_99_ELECTRICAL_WIRING нет наших схем, это на леворульную. У них вроде нет MMCS.



опа. да. точно. моя схема вообще MMCS не упоминает. спасибо за фото - буду искать эту схему.



Посмотрю разъём в Японии, но чего-то ни разу с проводами не видел. Там как-то культурно разбирают ... все на отдельные артикулы. Нет бы разорвать, с корнями выдрать ... :-)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так нужна только кнопка обогрева с разъёмом, на разборке они обычно так и продаются. Я центральную консоль брал с кнопками, кнопки с разъёмами были.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
39 минут назад, DIP сказал:

Так нужна только кнопка обогрева с разъёмом, на разборке они обычно так и продаются. Я центральную консоль брал с кнопками, кнопки с разъёмами были.



А-а, да, это есть - я кнопку достал. Я думаю, что в нее воткнуть со стороны проводки (машины) (у меня только пины - вилки нет). Посмотрел сейчас свою кнопку. С-95 = 10 пинов, а кнопка что на панели = 5. Остаётся выяснить, какие пины из С-95 перевести на 5-пиновый разъём ... и как.

Изменено пользователем t00manyusers

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проводами кинуть. С-95 я так понимаю не задействованный и его можно выкинуть. С него взять провод на включение синий-красный, и на индикатор включения синий-белый. Для кнопки надо ещё землю подвести и подсветку. Земля возможно есть на разъёме, но надо смотреть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
24 минуты назад, DIP сказал:

Проводами кинуть. С-95 я так понимаю не задействованный и его можно выкинуть. С него взять провод на включение синий-красный, и на индикатор включения синий-белый. Для кнопки надо ещё землю подвести и подсветку. Земля возможно есть на разъёме, но надо смотреть.

Понял, спасибо - буду смотреть. Других заморочек нет со сменой контроллера кондиционера и тд?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

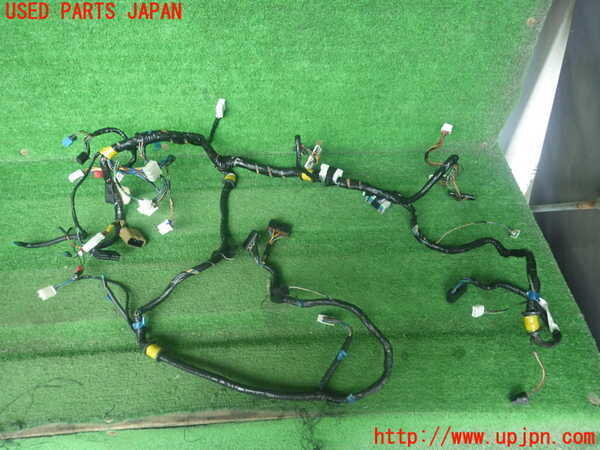

Интересно: вот в этом блоке проводов есть тот, что мне нужен? вроде написано main harness, судя по EPC он похож ..








[edit] черт. что за неудача. этот с такой же машины, т.е. у которой был MMCS :24:

Изменено пользователем t00manyusers

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кроме обогрева остальное должно работать. Возможно есть отличия рестайл/дорестайл. У меня машина рестайл и блок я ставил с рестайла.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, DIP сказал:

Кроме обогрева остальное должно работать. Возможно есть отличия рестайл/дорестайл. У меня машина рестайл и блок я ставил с рестайла.

Вот как, и нормально работает? А то @Gektor выше пишет что у него гремлины были какие-то. У меня тоже рестайл.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. Если хочу это сделать без резания, то, смотря страницу 467, внизу, схему "без системы MMCS", нужна похоже 6-пиновая вилка D-03. И тогда из С-95 вынуть пины, как-то красиво их смотать с D-03, и потом уже D-03 воткнуть в кнопку на панели.

Изменено пользователем t00manyusers

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, t00manyusers сказал:

воткнуть в кнопку на панели

Если хватит длинны проводов. Подсветку всё равно надо где то брать.



@Gektor наверно на дорестайл ставил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, DIP сказал:

Если хватит длинны проводов. Подсветку всё равно надо где то брать.



@Gektor наверно на дорестайл ставил?



Да, он ставил на до-рестайл. Я хотел поставить до-рестайл потому что там синяя кнопка рядом с Rear Control, как-то там холодный воздух гоняет, но может правда не надо мудрить - поставить то, что было (тем более что в ЕРС не написано, что модули взаимозаменимы).



С длиной проводов можно помудрить - как-то удлинить и тд. А вот подсветка и земля точно. Не подумал, и в С-95 её, наверное, нет.



Интересно - схема что от Легиона идентична ли схемам что Мицубиси публиковала, они просто перевели, или есть смысл в заводскую заглянуть? (т.е. есть ли вероятность что в заводской больше информации)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А где её заводскую взять? Я только на L-400 видел, а там нет нащей комплектации.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, DIP сказал:

А где её заводскую взять? Я только на L-400 видел, а там нет нащей комплектации.



Я смотрю на аукционах в Японии, вот например:



https://page.auctions.yahoo.co.jp/jp/auction/r385079800



Правда всё на японском, но теоретически, имея желание...
