Мицуб

АКПП V4AW3 распиновка штекера корбки

Рекомендованные сообщения

Доброго времени суток, подскажите если кто знает какой контакт на фишки идет на соленоид4й передачи? Фишка 7контактов на АКПП.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Мицуб А что, книги нет? Там все схемы есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://www.drive2.ru/l/490930293608284354/ Пин № 3 и отвечает за 4-ю передачу. В чём проблема? Не включается 4-я?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не включается. Тестером проверил фишку которая внизу к самой АКПП цепляется семиконтактная, в ряду где 3ри контакта все показывают 12в , нижний ряд, с левой на право 0, 4.5, 2.5, 2.5, причем при включении отключении о/д ничего не меняется?

Изменено пользователем Evgo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот первым делом O\D  и смотри, после смотри датчик температуры двигателя, он так же за 4-ю отвечает, а уже после - соленойд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго дня. Датчик температуры не могу найти. Где то вычитал что после97го года показания снимаются с двухконтурного что на приборку идет(с основного) но у меня96й год а датчика на корпусе термостата нет.

Изменено пользователем Evgo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Датчики темперы стоят у верхнего патрубка на радиатор.  https://www.drive2.ru/l/500071908159521338/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10804 у меня нет даже места под него , если получится сжать фотку сейчас прикреплю. Спасибо за отзывчивость.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

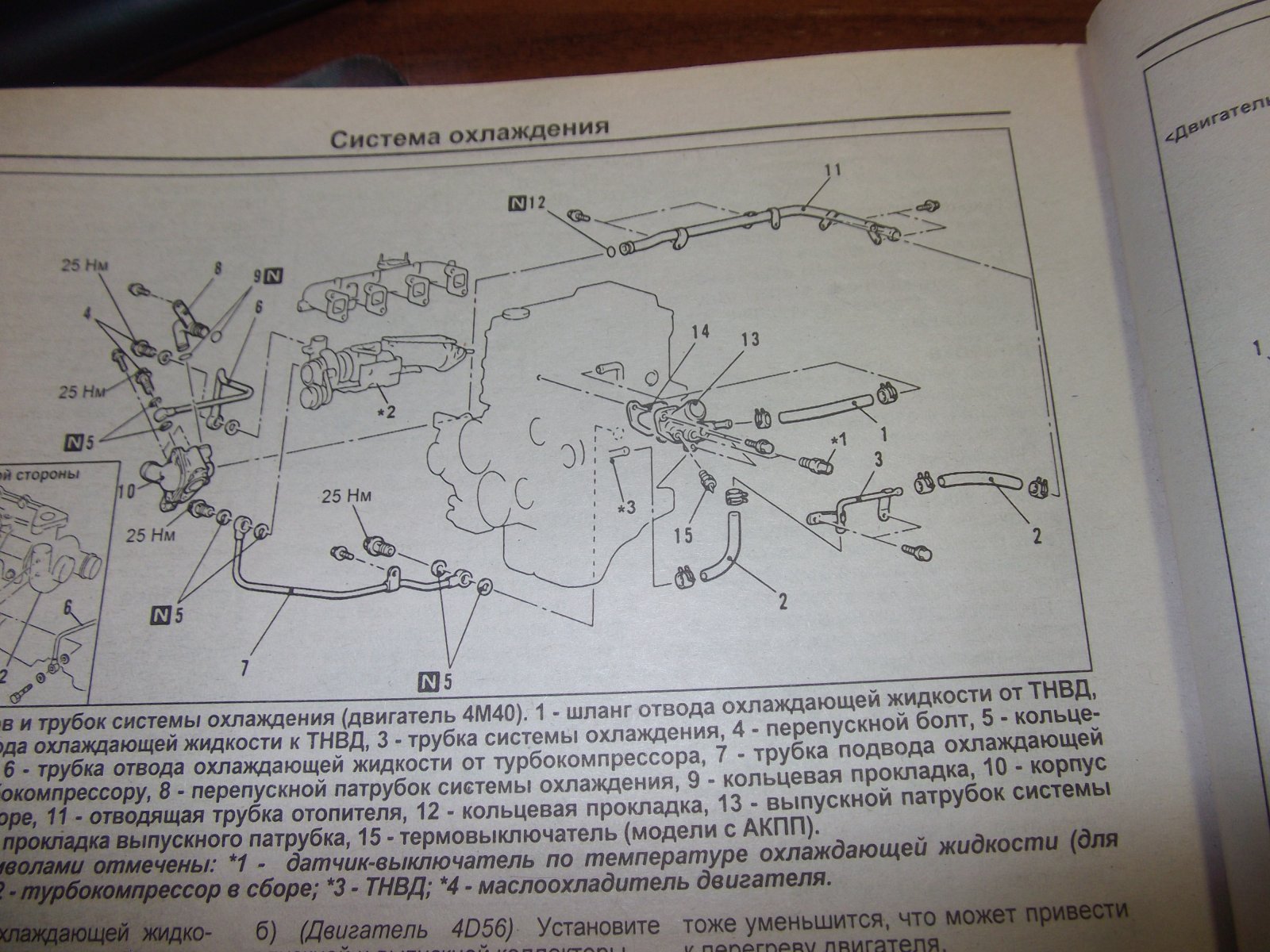

Датчик под №15


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

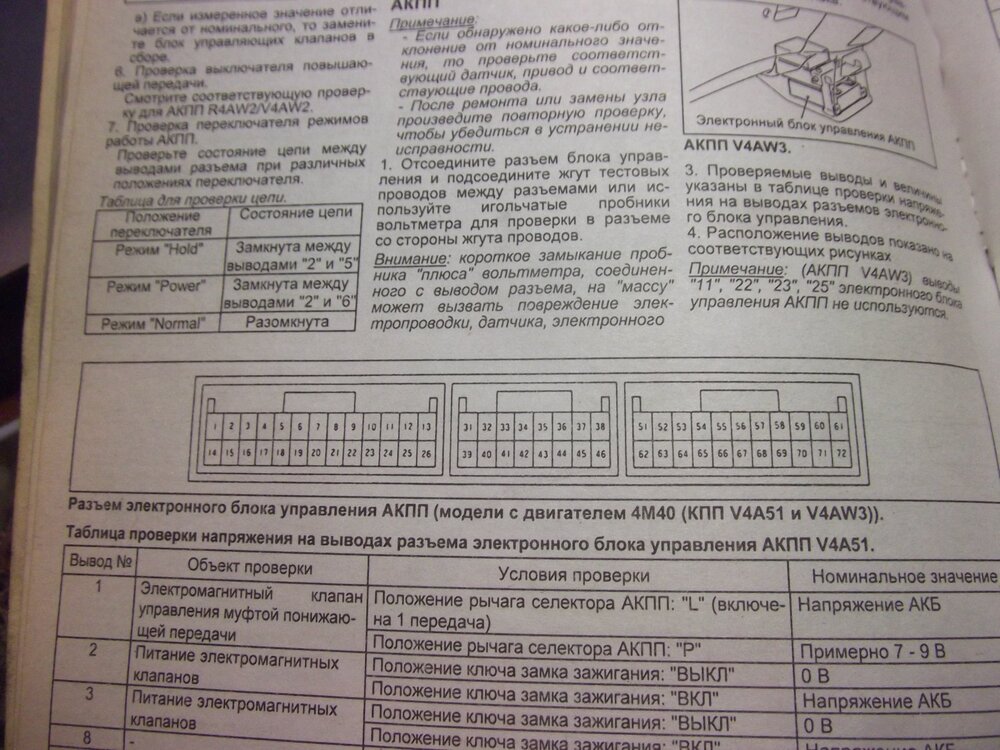

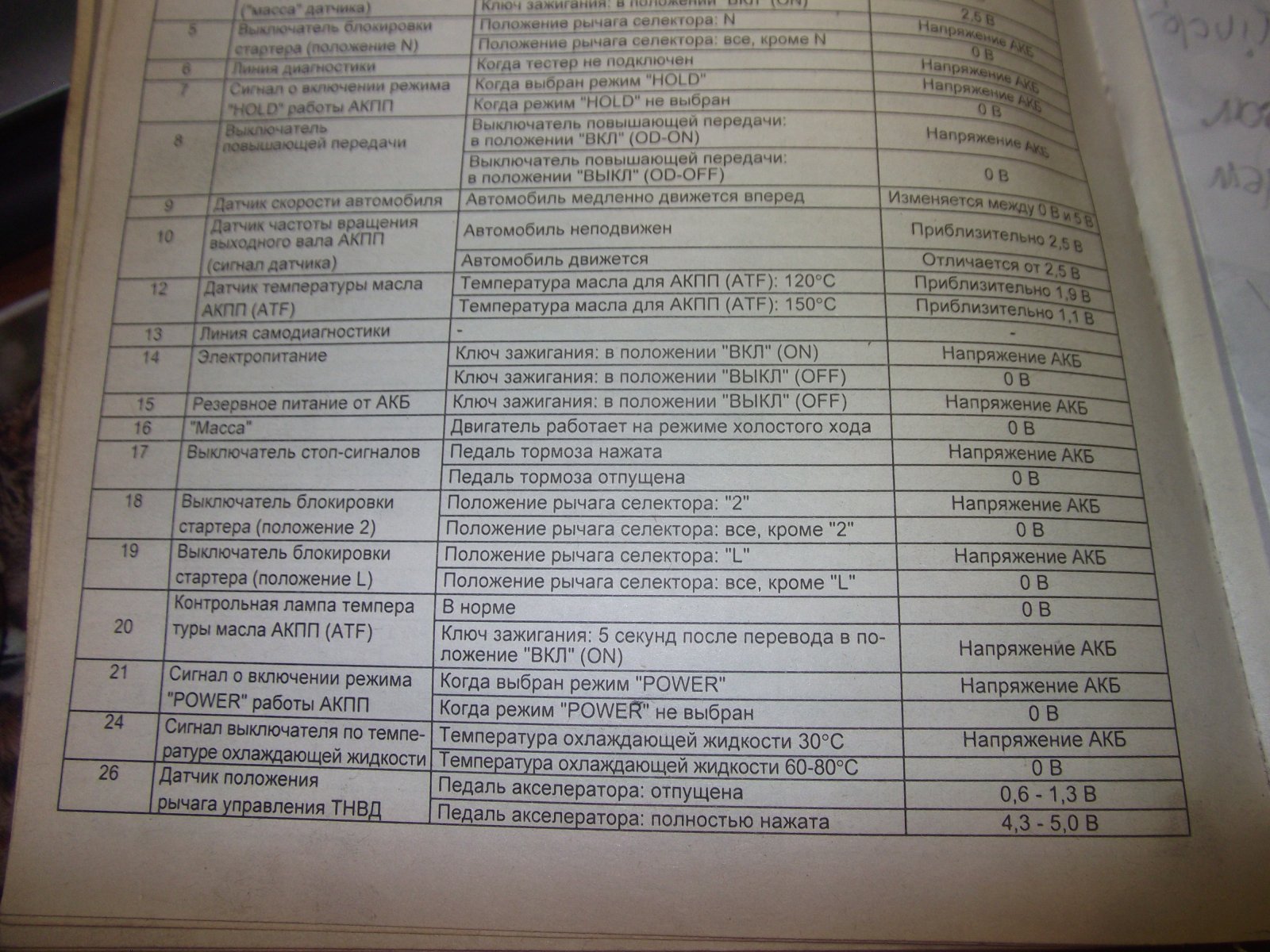

Этот датчик темперы двигателя отвечает за включение 4-ой скорости на АКПП. Пока двиг не прогреется до 30 гр. мозги АКПП не включат 4-ю. У многих сам датчик глючит, либо фишка на нём. Пин №24.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я это понимаю, видать конструкторщики чиго напутали, да детали перемешали, сейчас ищу провод который должен на этот датчик идти что б на корпус кинуть, а какого цвета не могу узнать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не проще его сразу у штекера от мозгов АКПП на массу к кузову посадить? Пин № 24 Я себе так и сделал :) Нижний ряд,  третий с права проводок.

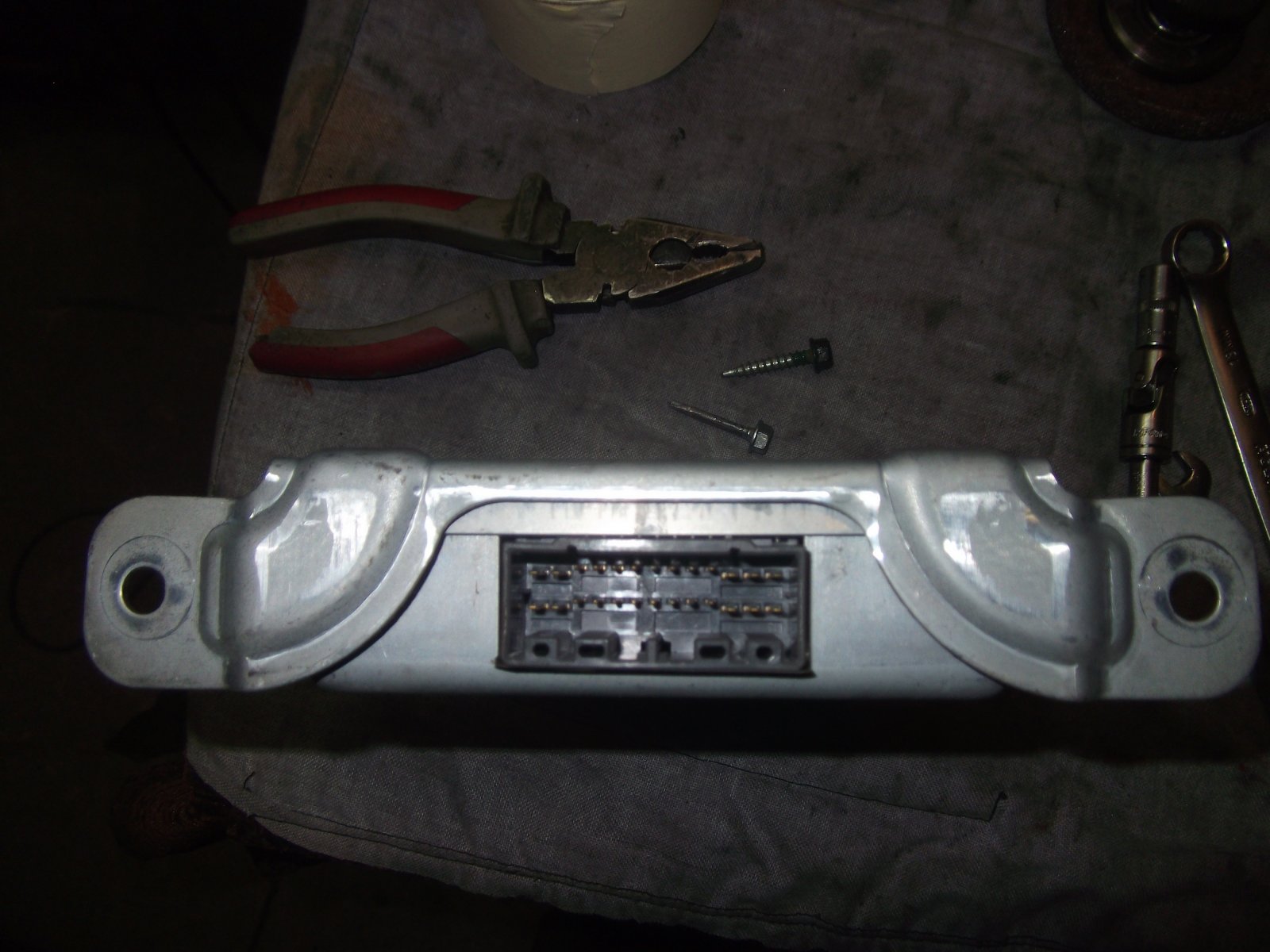

Вот мозги акпп А340


Изменено пользователем slake@altai

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробую, отпишусь. Что то не подумал о таком варианте. Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нашел, синий с белой полосой, вызванил, под капотом  посадил на массу вроде лучше пошла, на трассу ещё не выезжал что б точно удостоверится что 4я появилась. Спасибо огромное. Теперь буду тросиком и таблеткой(тпс) добиваться раннего переключения а то что то туповата.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трос вообще ослабь, ТПСку сделай на 0.70-0.75 в.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Свапнул вафлю на v4aw3 и не могу дать ума 4ой передаче. Включается только сбросом газа для разблокировки ГТ и отключением 2 клапана при помощи тумблера.

Т.к. датчика температуры на рестайле нет , кинул 24 пин на массу и ГТ включается через несколько секунд после включения 3ей, если с массы скинуть то ГТ не блокируется, что в очередной раз подтверждает что мозг ждет на этом проводе землю.

Все клапана 1, 2 и ГТ на включение/выключение работают (на каждый клапан посадил диоды для визуального контроля).

Беспокоит датчик выходного вала т.к. по букварю легионовскому на 10 пине должно быть 2,5В стоя и меняться в движении, заменил на другой - показания те же и так же как на стоячей.

Самодиагностика проходит нормально, ошибок нет.

Теоретически что-то не дает включить 4 передачу программно по условию, т.е. 4 включается так - выключается ГТ, выключается 2 клапан. Обесточенные клапана = 4я плюс потом снова включается блокировка ГТ.

Замерьте у себя кто-нибудь 10 контакт в верхнем ряду слева.

-

Прикладываю распиновку кстати, как просил топикпастер, не ради лайков хоть они и приветствуются )))

PIN Система управления АКПП, MITSUBISHI DELICA _JAP_P#3~8# (1994-2007) V4AW3 1994-1997.pdf

Изменено пользователем badneko

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Дед Мазай да обязательно, взял с эбу мотора, так ближе даже! говорю же что проверка тестером все ровно кроме выходного вала да и чеки самодиагностики не горят (пробовал отключать датчики - тогда чекует)

Кстати подкидывал другие мозги, все так же.

Изменено пользователем badneko

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как ТПСку подключил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А схема управления overdrive правильно работает? Или на этой коробке её нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
29 минут назад, DIP написал:

 Или на этой коробке её нет?

Есть

Помимо зимнего на дорестайлах есть ещё и спортивный режим коробки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если я правильно посмотрел, режим коробки с овердрайвом не связан.

Надо проверить что на 8м контакте.

8й контакт.JPG

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@slake@altai  на 26 пин эбу акпп с эбу 78 пин

@DIP ОД тут программный, т.е. кнопка просто дает сигнал плюсом мозгам на отключение передачи

аппаратный ОД на v4aW2 коробках у которых клапан есть съемный с левой стороны это в основном кирпичи и бензинки на 4g64 моторе, там можно просто плюс кинуть на него или потроха вытрусить
