Ярик

Перенос генератора на кирпиче

Рекомендованные сообщения

Генератор на 4d56-это еще та болячка,даже простая замена щеток удовольствие ниже среднего,да и висит он очень низко.Долго подходил к теме переноса,перечитал кучу форумов,держал вакуумник.Места под капотом мало для него,пока не наткнулся на электровакуумный насос.Был куплен электровакуумный насос от ауди,генератор 1MZ от тойота альфард.Генератор был выбран по соотношению цена-качество-мощность-габариты,в принципе генератор может быть любым.По сравнению с родным он меньше и мощнее,мощность-130А.Генератор был доработан-родной,поликлиновый шкиф был снят,поставлен шкиф двухручьевый от литайса 2С,предварительно проточенный по посадочному месту-диаметр вала 1MZ-17мм,диаметр 2С-15мм.Генератор пришел в хорошем состоянии,ревизии не требовал,но был вскрыт -щеточный узел был заменен,на щетках был износ где то на половину и припаян вывод на тахометр.С кронштейна гура была удалена лапа крепления к помпе и уголком на 50 были приварены новые крепления,размеры не снимались,все делалось на глаз,но по фото и так все ясно,благо что был масляный насос и не пришлось бегать и мерить на машине,моделировал на нем.С кронштейном генератора пришлось повозиться,за основу был взят чертеж с форума паджеро ,изготовил по нему,приварил лапу крепления к помпе.Впоследствии кронштейн был обрезан практически весь.Под нижнюю лапу заказал у токаря шестигранник на 19,длинной 42 со сквозным отверстием на 10.Натяжитель использовал от мотора 5Е.К сожалению фото готового кронштейна нет,куда то делись-удалились,остались фото заготовки.Ремни генератора получились 10х1200.Ремень гура 13х845,ремень гура приводиться от коленвала для снятия нагрузки с помпы-мал обхват ремня на помпе.Если приводить гур от помпы,то ремень будет короче,надо подбирать.Были заглушены подача и слив масла на вакуумный насос.После первого пуска выяснилось что тахометр врет.Может кому-то пригодиться информация-у деликовского генератора стоял делитель на 6,на этом пришлось перепаять на 8.Электровакуумный насос был подключен от реле свечей накала через реле,с управлением от лягушки тормозной педали,то есть-нажал педаль-сработал насос.Система работает даже при выключенном зажигании,что очень удобно при буксировке-тормоза будут нормальными,пока не сядет аккумулятор.По возможности сфотаю более подробно,процесс творческий,фотать времени не было. На фото кронштейн гура на место генератора.





Изменено пользователем Ярик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заготовка кронштейна генератора на место гура



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заготовка кронштейна генератора , позже доработалась





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
38 минут назад, Ярик написал:

Электровакуумный насос был подключен от реле свечей накала через реле,с управлением от лягушки тормозной педали,то есть-нажал педаль-сработал насос.

У нас на паджерике стоит ещё вакуумный ресивер и в нем датчик вакуума, срабатывание либо   от педали  и либо от датчика.  Усиление идёт сразу и равномерное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чертежа нехватает к выше перечисленному !

А так большой респект !!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 часов назад, Lekar написал:

У нас на паджерике стоит ещё вакуумный ресивер и в нем датчик вакуума, срабатывание либо   от педали  и либо от датчика.  Усиление идёт сразу и равномерное.

Про  рессивер думал,датчик вакуума штатный?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут есть чертежи. https://www.drive2.ru/l/3492205/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То же  демаю о переносе гены,но не совсем понял штатный гена с вакумником не становится?Зачем электровакумник лишний девайс.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@РУСИЧ не все генераторы на а/м имеют вакуумный насос. По этой причине, когда автор написал:

цитировать

Был куплен электровакуумный насос от ауди,генератор 1MZ от тойота альфард.



это означает, что на гене от тойоты не предусмотрен вакуумный насос от слова СОВСЕМ. А для того, что бы включать и выключать полный привод - нужен вакуум, (дружно скажем спасибо инженеграм мицу), без вакуумного насоса не обойтись :).

Изменено пользователем Evgo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не совсем так как сказал@Shadow from Omsk , потому что интеркуллер стоит и впуск переделан. На Паджеро и Кубике штатные генераторы штатные.остались.

@Ярик  не помню, давно ставили, попробую номер разглядеть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Shadow from Omsk да я понял,что ставится гена без вакумника, поэтому и спрашиваю,что родной не становится?Так понимаю,что это не принципиально можно родной притулить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@РУСИЧ  можно, но уж если пошла пьянка с переносом и подгонкой, почему бы не притулить более мощный? Родной то не страдает избытком мощности....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Shadow from OmskНу как бы да почему нет....для себя исхожу,что имею то и есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Родной генератор теоретически можно поставить,но места для вакуумника нет,придется весь впуск переделать.Вдобавок городить шланги к нему длинные.Даже родные шланги надежностью не отличаются,а тут их длинна увеличится в разы.Знаю несколько случаев когда на ходу рвались масляные шланги вакуумника-результат клин.Задача была-надежность и ремонтопригодность.Генератор был куплен за 2,5тыр,цена родного известна всем.Замена щеток проще-открутил заднюю крышку и поменял,цена щеточного узла-400р.Поэтому был установлен тойотовский генератор,к тому же он мощнее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Занятно. Это не только удобнее, но и дает второй шанс лобовине, если отверстие крепления гены стало овальным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Ярик номера не нашел, но вроде вспомнили что с ландкрузера.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

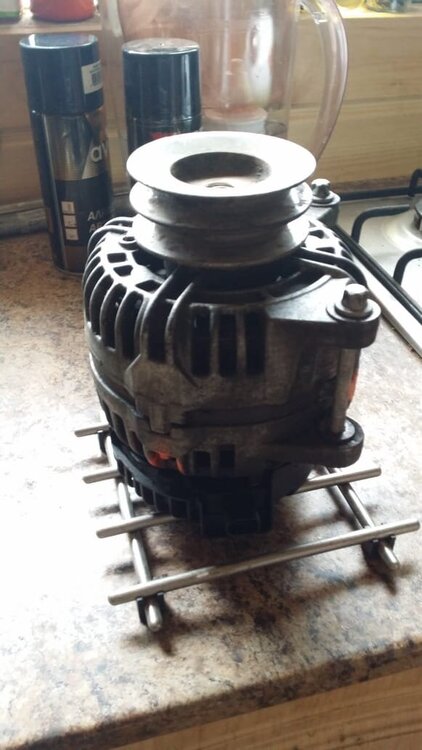

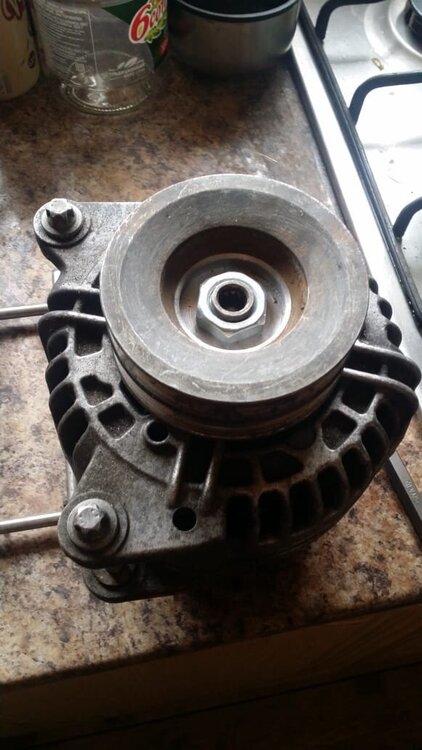

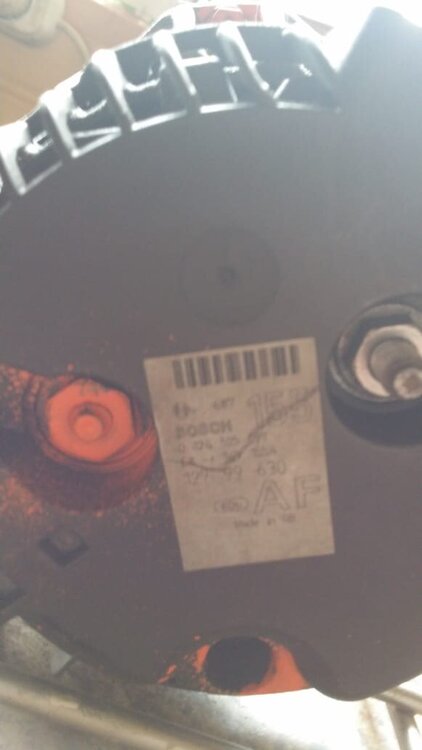

Тоже занялся перестановкой генератора. Купил генератор от Кадиллака на 155А. Шкив свой поставил,только токарь чуток доработал.










Изменено пользователем Яков77

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

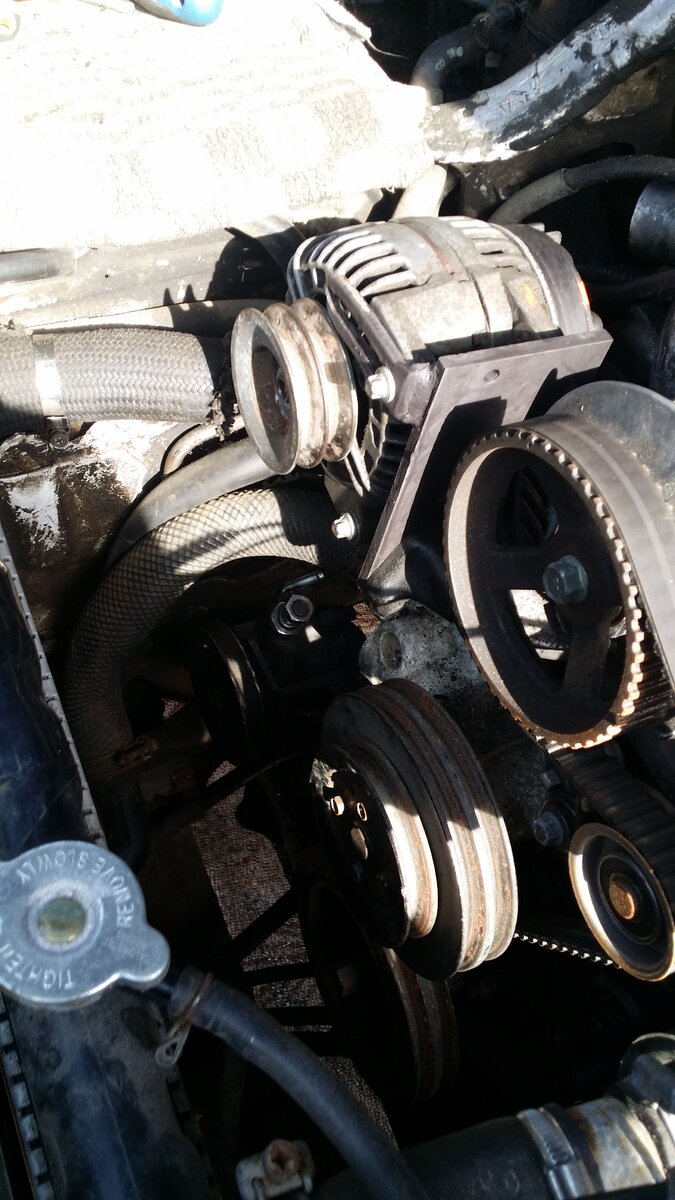

Собственно вот как получилось




Изменено пользователем Яков77

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
26.07.2018 в 09:59, михалыч алт сказал:

Тут есть чертежи. https://www.drive2.ru/l/3492205/

Да,забыл совсем сказать-чертежи полная шляпа,сделал по чертежам и получилась лажа. Перестановка насоса гур и гены местами-импровизация чистой воды. Все подгонял по месту. Ушло на все про все два дня.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

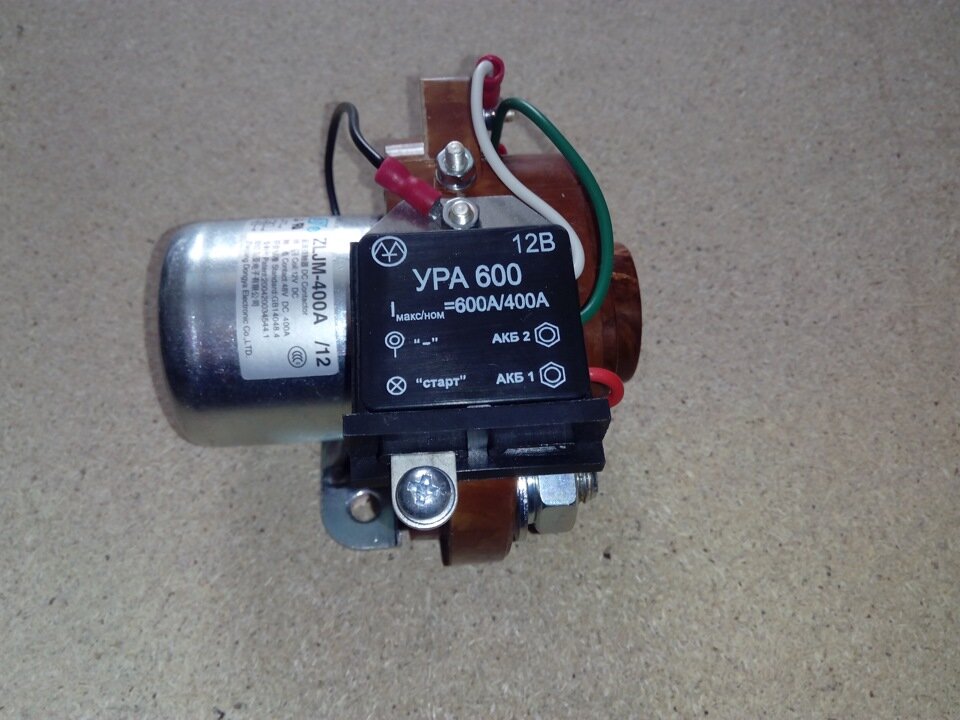

При таком генераторе (как и планировал) будет 2 акб по 110А. Для них был приобретен УРА-600


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Яков77 а зачем ?  мне кажется две массы гораздо надежней ,эфективней, и проще . но конечно желателен даже наверно необходим амперпетр . но можно заменить двумя вольтметрами. но это менее удобно.

но за то ,мы имеем полный контроль за состоянием батарей . и можем сами полностью ими управлять. зачем усложнять ,и доверять столь важную функцию малонадежной электронике



Изменено пользователем tixon

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
