Кронштейны на боковую (сдвижную) дверь, чтобы она не цеплялась за фендера или выступающую резину

Рекомендованные сообщения

Я заказал свои фендера из Японии, уже 3 месяца идут, наверное, своим ходом.

Но у меня вопрос по боковой двери кто знает как переделать чтоб дальше открывалась от кузова у меня литье вынос 20мм. и поставил проставки 30мм. и несмог открыть дверь уперлась в колесо а фендера привезут и пипец

кто знает подскажите !!!!!

Изменено пользователем D.E.M.O.N

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

http://page16.auctions.yahoo.co.jp/jp/auction/u11667621



вот такой штукец тебе поможет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

народ а кто решал проблему при открытии боковой пассажирской двери она упирается расширитель арки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
народ а кто решал проблему при открытии боковой пассажирской двери она упирается расширитель арки

ставишь удлинитель, покупаешь его у меня (у меня они в любом колличестве, ценник в личке).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что это за удлинитель такой , чтобы за фендер дверью не цепляло? Куда ставится, как выглядит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ставишь удлинитель, покупаешь его у меня (у меня они в любом колличестве, ценник в личке).

Хочу приобрести удлинитель на дверь. Сообщи пожалуйста как с тобой связаться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

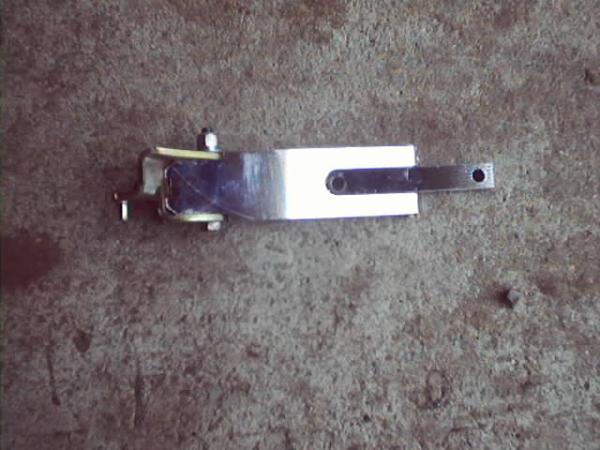

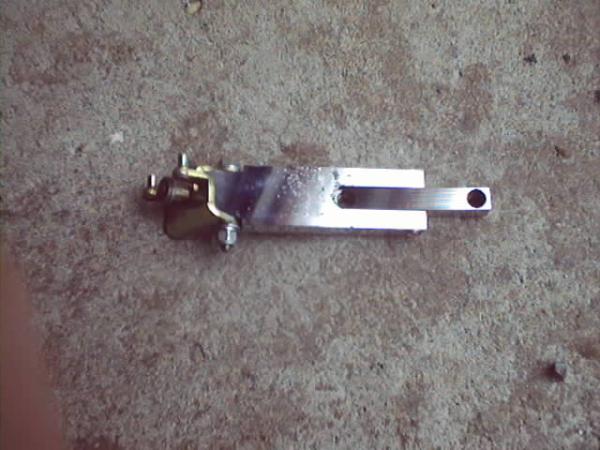

вот такие

post-1656-1206338972_thumb.jpg post-1656-1206339118_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

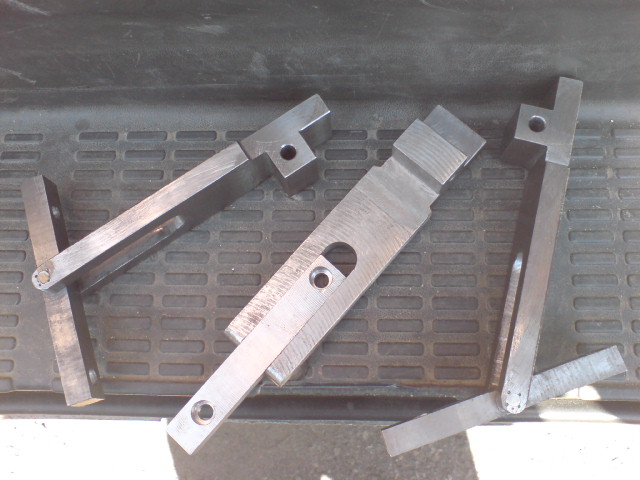

Вот такое надо ставить на дверь чтоб ни за что не задевало... Люди,как так? Положил второе фото а первое удалилось...?:(


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

выглядят окуратней чем японские

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос? а дверь плотно закрывается с данной петлей и подойдет на обе двери , у МЕНЯ пятидверная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вопрос? а дверь плотно закрывается с данной петлей и подойдет на обе двери , у МЕНЯ пятидверная.

Да,закрывается плотно. Но идет только на 25-35 кузова. Можно ставить на обе двери(правую и левую). На акулу не пойдет т.к. Там кронштейн совсем другой...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Да,закрывается плотно. Но идет только на 25-35 кузова. Можно ставить на обе двери(правую и левую). На акулу не пойдет т.к. Там кронштейн совсем другой...

Привет!! А чертежи можешь выложить на эту приблуду? Заранее благодарен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Привет!! А чертежи можешь выложить на эту приблуду? Заранее благодарен

Приношу извинения,но,к моему великому сожалению,чертежи положить не могу т.к.

хожу здесь с телефона. Данная железяка ваялась по месту. Исходным материалом было фото от D.E.M.O.N.(сам принцип) и родная петля с моей двери(взяты межцентровые размеры). Если умеешь с металлом работать то все получится. Удачи. ПС Но попробую положить в виде фото,закачество не ручаюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

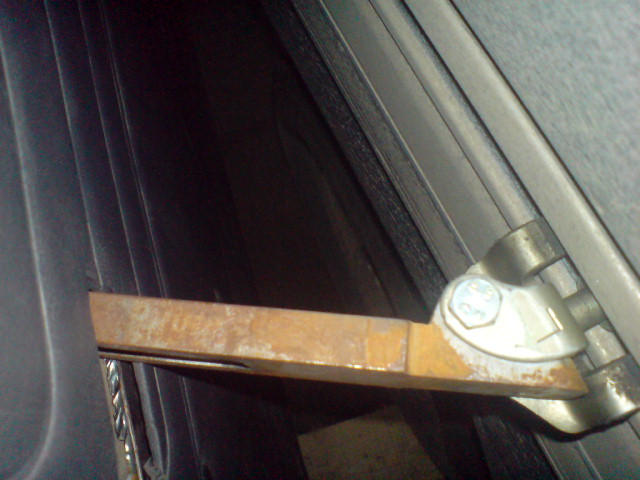

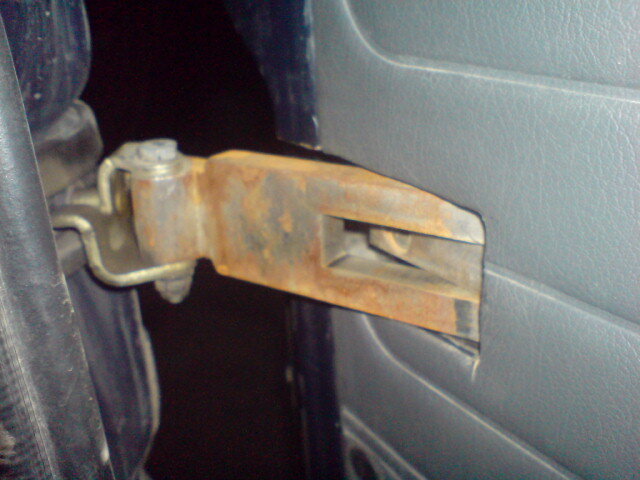

Вот так оно выглядит... Угол каретка-петля примерно 60 градусов.

post-2965-1218802236_thumb.jpg post-2965-1218802513_thumb.jpg

post-2965-1218802616_thumb.jpg post-2965-1218802698_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вот так оно выглядит... Угол каретка-петля примерно 60 градусов.

25diesel Благодарю за фото, теперь все предельно понятно!!! :rock:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вот так оно выглядит... Угол каретка-петля примерно 60 градусов.

Подскажи, дружище, а купить негде такую штуковину, а то у нас проблемы с хорошими токарями, да и париться с размерами не хоца....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

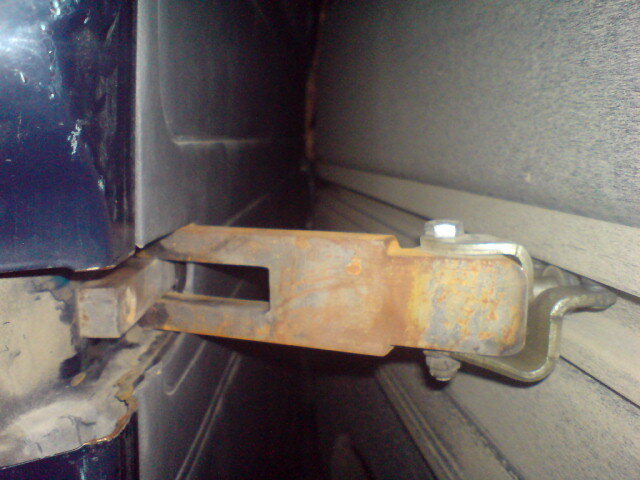

Спасибо за фото .Сделали установили вот только вопрос. Место крепления планки к двери усиливать как нибудь не надо кажется как-то слабовато там рычаг получается провисать не будет?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

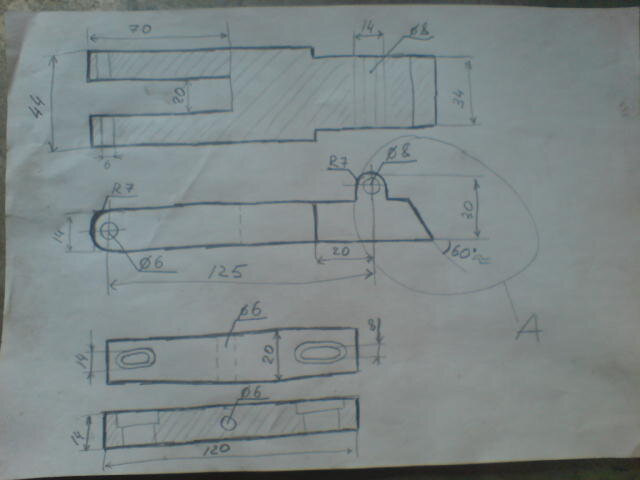

Всем ЗДРАВСТВУЙТЕ! По многочисленным просьбам выкладываю эскиз кронштейна боковой двери с увеличенным вылетом. Т.к. хожу тут с телефона то это фото эскиза. Конечно не совсем соответствует ЕСКД но в принципе всё понятно. Выделенная область А подгонялась по месту и точный угол и размеры сказать не могу,у каждого может быть некоторый разбег...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В процессе эксплуатации вылез косяк с кареткой. Загибало шипы , на которых вертикальные ролики. Изза этого дверь плохо открывалась и закрывалась,а так же клинила в направляющей. Лечил так...

post-2965-1231566847_thumb.jpg post-2965-1231566887_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

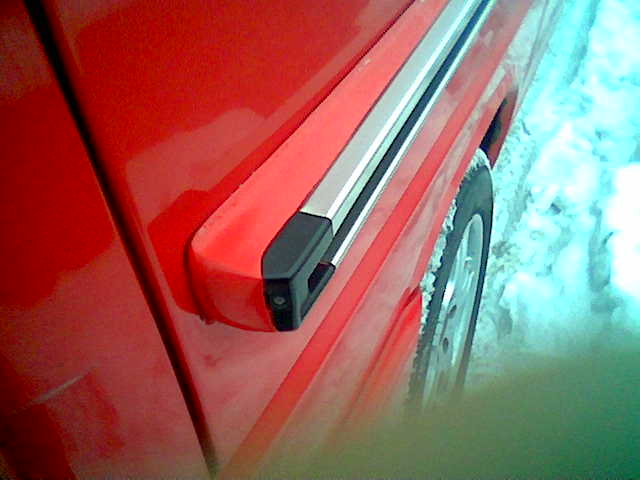

По поводу вылета боковой двери.



Видел хорошую придумку на Фольксе Т-4.

Там стояли нестандартные диски,соотвественно трех сантиметровые фендера.

И штобы боковая задняя дверца открывалась беспроблемно,клин вставлялся между средней рельсой и кузовом.

Именно клин.То есть конец рельса оставал от кузова на четыре сантиметра,а в начале зазор между кузовом и рельсом был стандартны-нулевым.

Увижу-сфотаю.



Как обещал:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

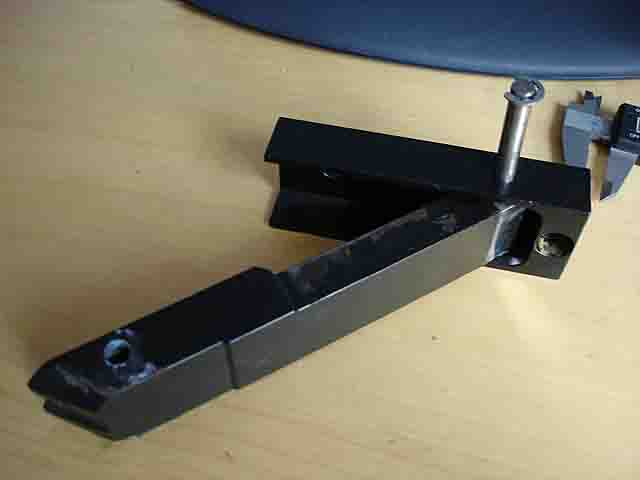

От нашего стола - вашему в иллюстрациях.

Одно уточнение: фендеры - это крылья (автомобильные) по североамериканской терминологии. Здесь же речь идет о Fender Flares, что переводится скорее всего как 'расширители крыльев'. Короче, дверь крепится так:




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Profister,

Ты выкладывал чуть выше чертеж удлиненной петли. Подскажи данный чертеж для кипича (L300, P35)? Если да, то нет ли такого чертежа на булку(Space Gear, L400).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Судя по фото там на 25-35 кузова... Но вообще там ничего сложного нету. Свой размер можеш легко по месту снять... Кстати, эта конструкция лучше той что я делал себе по фоткам ранее... Буду переделывать на такую...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

to Profister



"От нашего стола - вашему в иллюстрациях"





Это расширитель на кирпич или булку - нужны размеры на булку?.
